| ブランド名: | Firepower |
| Model Number: | 3A50 |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、T/T |
3軸の回転台価格 3軸の動きテストテーブル位置回転台スイング速度テーブル価格

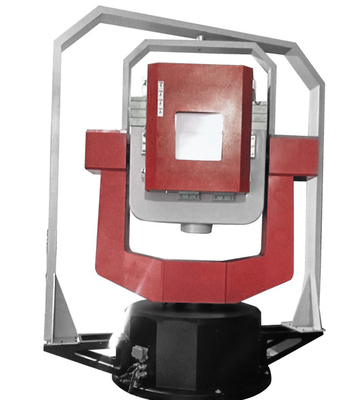

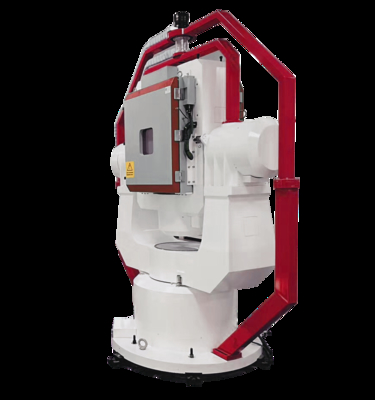

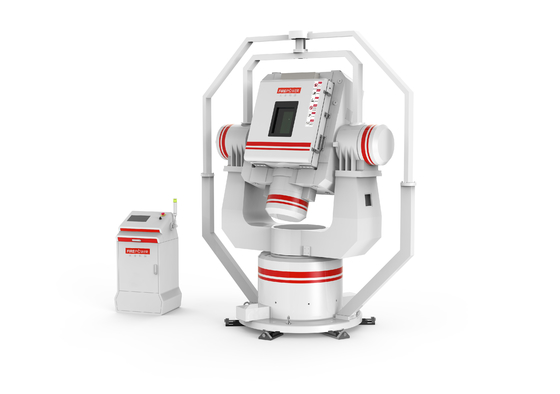

3軸回転台は,分類目的に応じて,従来の3軸回転台と温度ボックス付き3軸回転台を含む.伝統的な三軸スピンドルテーブルは主に二軸構造です位置,速度,スイング機能を持つ UUT と UOO.温度ボックスを持つ3軸回転台の主な構造は,位置,速度,スイング機能を実現できる UUTタイプに属します.ある温度範囲内の速度とスイング機能.
慣性ナビゲーションテストターンテーブルは,主に機械的な体,制御システム,パワードライブシステムなどで構成されています. 作業状態は,位置,速度,揺れ,振動,追跡サーボ,などを含む.異なる試験要件に従って制御方法は自動,手動,シミュレーションなどで,近距離制御とリモコン制御が可能です.保護機能には,過剰率保護が含まれます.超電流保護,超電圧保護,超熱保護,超制限運動 非常電源オフ保護など異なる環境条件下での試験は,追加の温度室と真空箱で実行できます.
| 主な技術パラメータ | 最大負荷 最大重量:50Kg | |
| 最大負荷最大サイズ:450×400×350 mm | ||
| 機械構造:UUT | ||
| テーブルトップ直径:550mm | ||
| 3軸交差点:0.25mm 半径のボール (プロセス保証) | ||
| 傾き回転精度 | 傾き ±3′′;ロール ±3′′;方向 ±3′′ | |
| 3軸垂直性:ピッチとロール軸 ±3′′ | ||
| 3軸の角位置位置精度:±3′′ | ||
| 3軸の角定位を繰り返すことができる:2′′ | ||
| 3軸回転範囲:連続 | ||
| 角速範囲 | ロール ±0.001o/s500o/s | |
| ピッチ ±0.001 o/s 400 o/s | ||
| 位数 ±0.01 o/s 400 o/s | ||
| 最大角加速 (負荷付き) | ロール 1000°/s2 | |
| 傾き600°/s2 | ||
| 第400°/s2 | ||
| スピードスムーズさ | 360°以上,全速度は0,001°/s | |
| 速度精度 | (360°平均) ±5×10-5 (50PPM) ((10°平均) ±1×10-4 ((100PPM) ((1°平均) ±1×10-3 ((1000PPM) | |
| スピード解析度 | 0.0001 o/s | |
| システム帯域幅: (-3dB) | ロール 15Hz | |
| 音域 10Hz | ||
| 第8号 8Hz | ||
| 数字シミュレーション機能,RS232通信インターフェース,GPS | ||
| 電気伝導の滑り回路 (ユーザー90回路) | ||
| 温度室 | 機械冷却 | |
| 範囲 Min= - 65,Max= + 90,Avg= 25 °C | ||
| ポジティブグラディエント 1,0°C/min;ネガティブグラディエント 1,0°C/min | ||
| 精度 ± 1 °C 安定度 ± 0,1 °C | ||
| パワー | a) 3相4線,380V±10%,50Hz ± 3% | |
| (b) 単相,220V±10%,50HZ±3% | ||
| 労働条件 | 作業温度:20±10°C | |
| (b) 相対湿度:≤50% (< 30°C) | ||
| c) 接地線の接地抵抗 <2Ω | ||
| d) 振動から隔離された地下室 | ||
