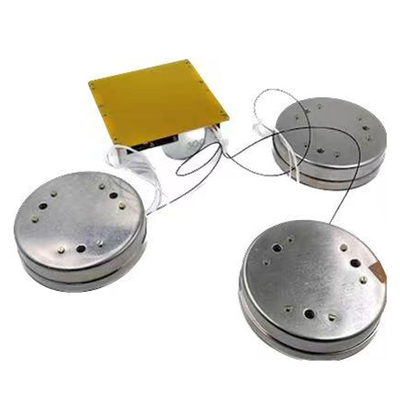

光変調器付き高精度 3 軸慣性光ファイバージャイロセンサー
寸法
回路ボックスの全体寸法 (mm): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);
光ファイバーセンシングユニットの寸法 (mm): Ф92 × 27;
回路ボックスの取り付け寸法 (mm): (88 ± 0.1) × (84 ± 0.1) (L × W)、Φ4mm × 4;
光ファイバセンシングユニット取付寸法：
図のような。2 センシングユニットの取り付けの概略図を示します。
性能特性
| シリアルナンバー | テスト項目 | ユニット | 技術的要件 |
| 1 | 測定範囲 | 度/秒 | ±300 |
| 2 |
室温でのゼロバイアス安定性 (100秒スムージング、1σ) |
度/時 | ≤0.01 |
| 3 | ゼロバイアス再現性 | 度/時 | ≤0.01 |
| 4 | ランダムウォーク係数 | °/h1/2 | ≤0.001 |
| 5 | スケールファクターの再現性 | ppm | ≤100 |
| 6 | 動作温度 | ℃ | -40～+60 |
| 7 | 保管温度 | ℃ | -50～+70 |
| 8 | 供給電圧 | V | +5V |
| 9 | 帯域幅 | Hz | >200 |
| 10 | 定常状態の消費電力 | W | ≤7 |
| 11 | 始まる時間 | 分 | 1 |
| 12 | 起動瞬時消費電力 | W |
≤ 10 (電源投入後 3 秒以内)
|
この製品は、光学的サニャック効果に基づく慣性角速度センサーであり、製品の感知軸に沿ったキャリアの角速度を測定するために使用されます。製品の角速度感知ユニットは光ファイバーリングであり、デジタル閉ループ検出回路を採用して、外部の物理角速度によって引き起こされ、光ファイバーリングによって感知される時計回りと反時計回りの伝播光の光路差を抽出します。光路差信号から変換された電圧信号を閉ループフィードバック制御することにより、信号の変復調を実現し、高精度な角速度信号検出の目的を達成する。
本製品は光学式角速度センシングユニットと信号検出ユニットで構成され、3軸の角度増分と内部温度の情報を提供します。
この製品は主に、高精度慣性航法システム、測位および方位システム、その他のアプリケーションに適しています。
製品の主なコンポーネントは次のとおりです。
ピンの定義
|
ポイント番号 |
意味 |
コメント |
|---|---|---|
| 1,9 | +5V | 電源入力 |
| 2,10 | グランド | 電源アース |
| 8 | セル+ | ジャイロスコープのゲート電源、高レベル + 5V に接続 |
| 15 | セル- | ジャイロゲート信号 |
| 6 | TXD+ | ジャイロ差動出力正 |
| 14 | TXD+ | ジャイロ差動出力マイナス |
| 3、4、5、7、11、12、13 | —— | 予約済み |
|
ジャイロのゲート電源は+5Vに外部接続されており、ゲート信号はTTLレベルです。 |
||
