密閉回路光ファイバージロスコップ高精度慣性角速センサー

ブランド名:	Firepower
モデル番号:	F50A
MOQ:	1 PCS
価格:	US$2,800.00~3,000.00
支払条件:	L/C、T/T
供給能力:	月に100個

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

測定範囲:

-500~+500°/s

ゼロバイアス安定性:

≤0.05°/h 10秒

ゼロバイアス再現性:

≤0.05°/h

ランダムウォーキング係数:

≤0.006°/√h

スケール係数の非線形性:

≤30ppm

スケールファクタルの繰り返し性:

≤30ppm

尺度因子不対称性:

≤30ppm

始まる時間:

≤1s

帯域幅:

500Hz

電源:

±5±0.15V

パワー:

≤6W

動作温度:

-40~+70°C

貯蔵温度:

-55~+85℃

振動:

20~2000Hz,0.06g2/Hz

影響:

30g 11ms

バウッド率:

921600 (カスタマイズ可能)bps

出力モード:

RS-422

コネクタ:

J30J-15TJL/(カスタマイズ可能)

総寸法:

50mm*50mm*32

設置次元:

43mm*43mm

パッケージの詳細:

スポンジと箱

供給の能力:

月に100個

ハイライト:

慣性角速センサー

高精度の繊維光学のジャイロスコープ

密閉ループの光ファイバージロスコップ

製品説明

密閉回路光ファイバージロスコップ高精度慣性角速センサー

テクニカル仕様

測定範囲	-500~+500°/s
バイアス安定性ゼロ	≤0.05°/h 10秒
バイアスの繰り返しがゼロ	≤0.05°/h
ランダムウォーキング係数	≤0.006°/√h
スケールファクター非線形性	≤30ppm
スケールファクタルの繰り返し性	≤30ppm
スケールファクター不対称性	≤30ppm
開始時間	≤1s
帯域幅	500Hz
電源	±5±0.15V
パワー	≤6W
動作温度	-40~+70°C
保存温度	-55~+85°C
振動	20~2000Hz,0.06g2/Hz
影響	30g 11ms
バウッド率	921600 (カスタマイズ可能)bps
出力モード	RS-422
コネクタ	J30J-15TJL/(カスタマイズ可能)
総寸法	50mm50mm32
装置の寸法	43mm*43mm

製品概要

この製品は,光学サグナック効果に基づく慣性角速センサーで,製品の敏感軸に沿ったキャリアの角速を測定するために使用されます.この製品の角速感知装置は光ファイバーリングです, デジタル閉ループ検出回路が採用され,外側の物理的な角速によって引き起こされる時計回りと反時計回りの光伝播光の光路差を抽出します.光ファイバーリングで検出される信号のモジュレーションとデモジュレーションが実現されるように,閉ループフィードバックと制御の対象になります.,角速信号検出の目的が達成される.

機能性

この製品は,光学的な角速度センサーユニットと信号検出ユニットで構成され,単軸の角増量情報と内部温度情報を提供します.

申請

製品は,中等精度の慣性ナビゲーションシステム,位置付け・方向付けシステム,セルボ安定化システムなどの用途に適しています.

構成要素

オプティカル・パス・コンポーネント
検知・制御信号回路板
光ファイバーリング骨格,殻,その他の構造部品

サイズ

総寸法 (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)
設置寸法 (mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

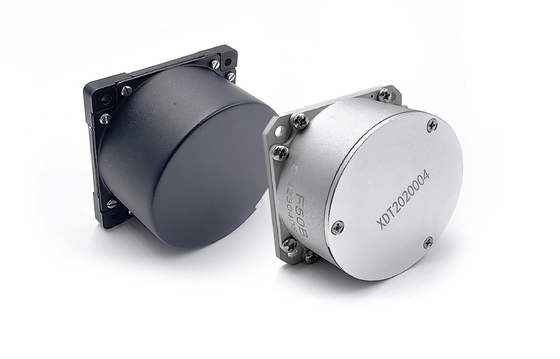

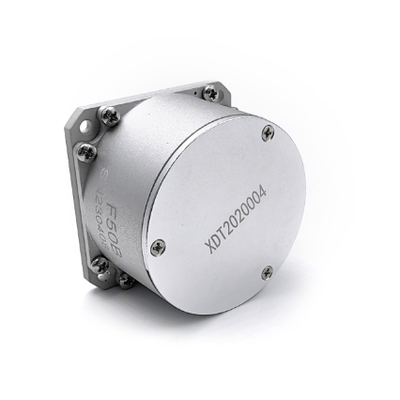

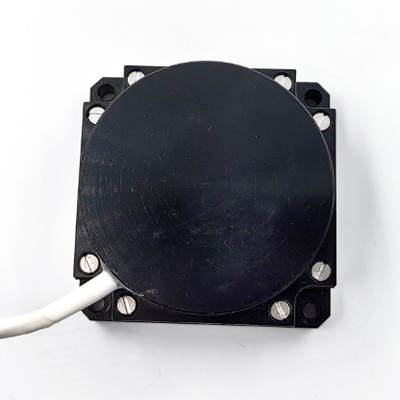

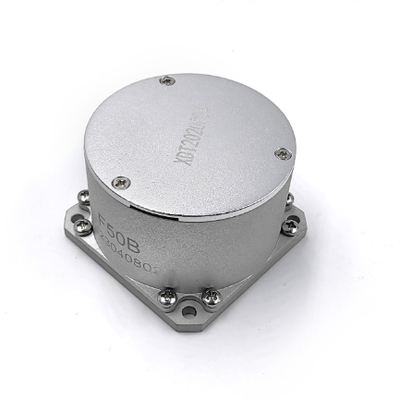

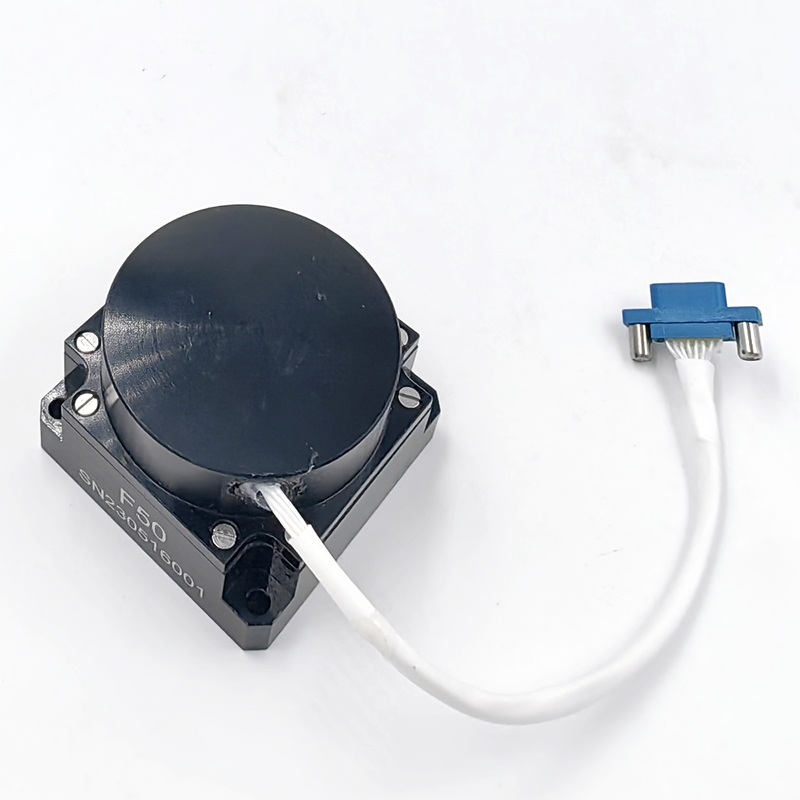

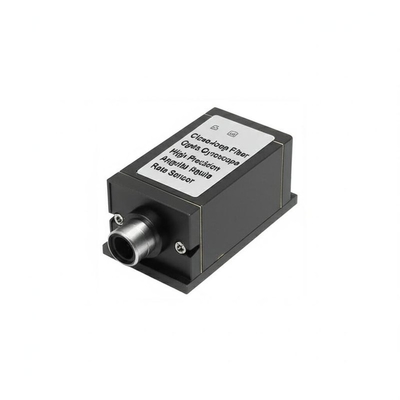

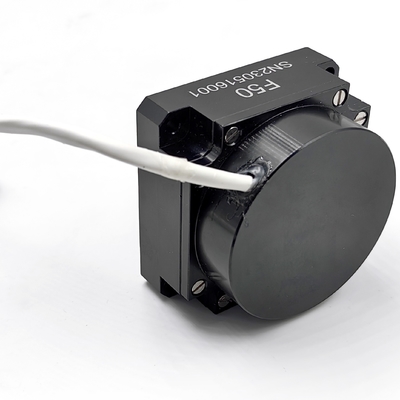

製品画像

電気インターフェース

中核点番号	定義	コメント
1	+5V	電源入力
2	GND	パワーグラウンド
3	- そうだ	予約済み
4	RXD+	ギロ差分の分類と修正
5	TXD+	ギロ RS422 出力陽性
6	+5V	電源入力
7	GND	パワーグラウンド
8	RXD-	ジロ差ゲートネガティブ
9	TXDは	ギロ RS422 輸出がマイナス
