| ブランド名: | Firepower |
| モデル番号: | F50B |
| MOQ: | 1 PCS |
| 価格: | US$2,800.00~3,000.00 |
| 支払条件: | L/C,T/T |
| 供給能力: | 月に100個 |

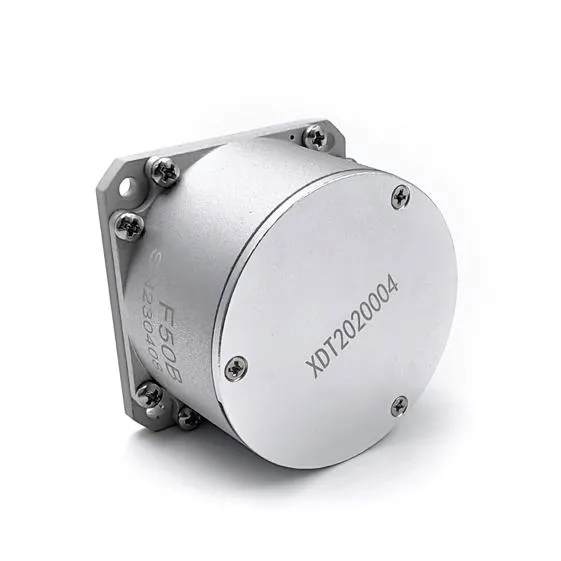

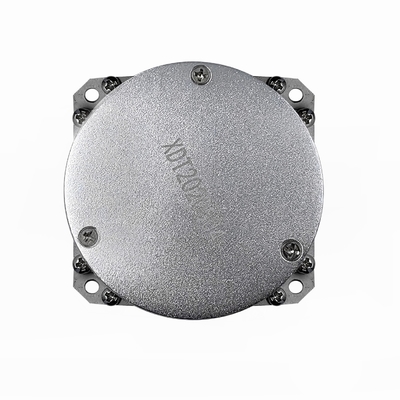

1.1製品レビュー
この製品は,光学サグナック効果に基づく慣性角速センサーで,製品の敏感軸に沿ったキャリアの角速を測定するために使用されます.この製品の角速感知装置は光ファイバーリングです, デジタル 閉ループ検出回路が採用され,外側の物理的な角速によって引き起こされる時計回りと反時計回りの光伝播光の光路差を抽出します.光ファイバーリングで検出される信号のモジュレーションとデモジュレーションが実現されるように,閉ループフィードバックと制御の対象になります.,角速信号検出の目的が達成される.
1.2 機能
この製品は,光学的な角速度センサーユニットと信号検出ユニットで構成され,単軸の角増量情報と内部温度情報を提供します.
1.3 適用
製品は,中等精度の慣性ナビゲーションシステム,位置付け・方向付けシステム,セルボ安定化システムなどの用途に適しています.
この製品は主に以下の成分で構成されています.
(a) 光路構成要素
(b) 検出・制御信号回路板
(c) 光ファイバーリングの骨格,殻,その他の構造部品
1.3サイズ
総寸法 (mm): 50 ± 0.1 × 50 ± 0.1 × 36 ± 0.1 (L × W × H)
装置の寸法 (mm):41 × 41, 4 M3 スクロール
サイズ
電気インターフェース
| ピン番号 | 定義 | 説明 |
| 1,9 | T+ | シリアルポート出力 RS422+ |
| 2,10 | T- | シリアルポート出力 RS422- |
| 4,5 | +5VA | アナログ電源 + 5V |
| 6,7 | AGND | アナログパワーグラウンド |
| 8,15 | -5VA | アナログ電源 -5V |
| 12,13 | VCC | デジタル電源 + 5/+ 3.3V |
| 11,14 | GND | デジタル・パワー・グラウンド |
