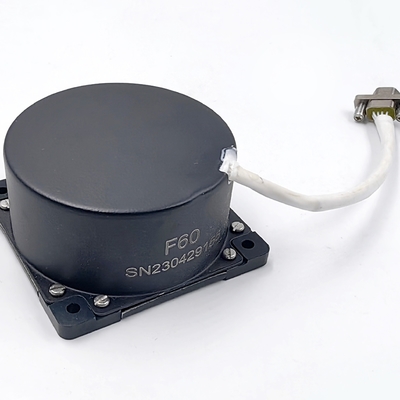

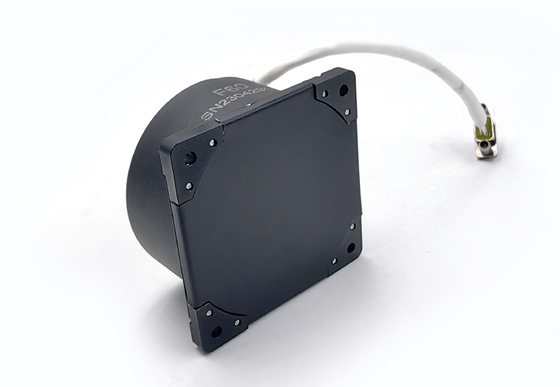

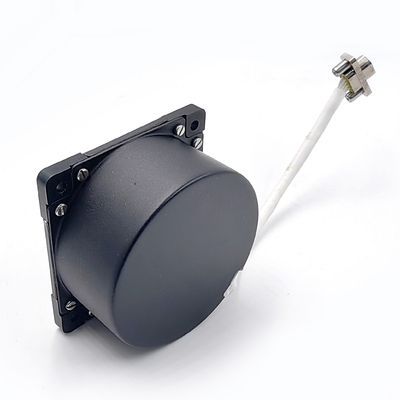

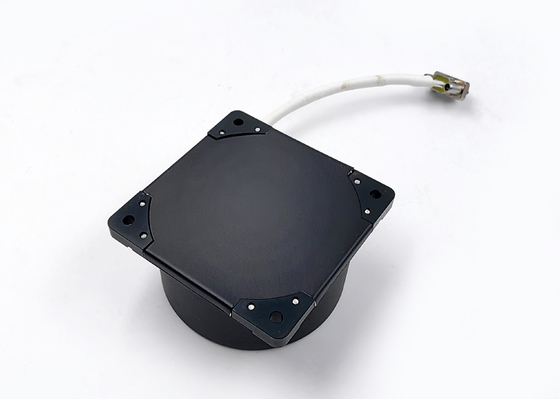

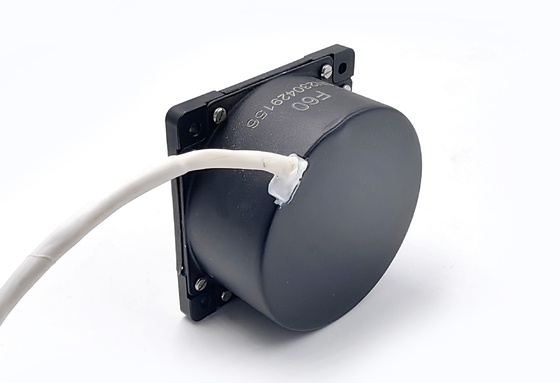

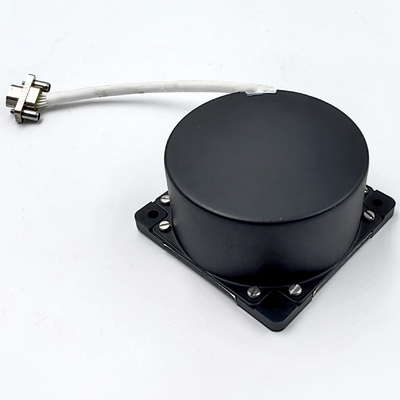

小型密閉ループ光ファイバーギロスコップ偏差ゼロ安定性 0.2~0.8°/

ブランド名:	Firepower
モデル番号:	F60A
MOQ:	1 PCS
価格:	US$2,500.00-3,500.00
支払条件:	L/C,T/T
供給能力:	月500個

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

RNGを測定する:

±400~±800 (オプション)

ゼロバイアス安定性:

≤0.05°/h 10秒

ゼロバイアス再現性:

≤0.05°/h

ランダムウォーク係数:

≤0.006o/√h

スケール係数の非線形性:

≤50ppm

スケールファクタルの繰り返し性:

≤50ppm

尺度因子不対称性:

≤50ppm

始まる時間:

≤1s

帯域幅:

500Hz

電源:

±5±0.15V

パワー:

≤6W

動作温度:

-40~+70°C

貯蔵温度:

-55~+85℃

振動:

20~2000Hz,0.06g2/Hz

影響:

30g 11ms

バウッド率:

921600 (カスタマイズ可能)bps

出力モード:

RS-422

コネクタ:

J30J-15TJL/(カスタマイズ可能)

総寸法:

60mm*60mm*32mm

設置次元:

52mm*52mm

パッケージの詳細:

スポンジと箱

供給の能力:

月500個

ハイライト:

小型光ファイバージロスコップ密閉ループ光ファイバージロスコップ

Close-Loop Fiber Optic Gyroscope

製品説明

基本情報

モデルNO

F60 について

シャフトの量を測定する

シングル

精度度

≤0.05°/H

IP 評価

IP67

認証

カスタマイズ

非線形性スケール因数

<50ppm (1シグマ)

スケール因子不対称性

<50ppm

スケール因子による重複性

<50ppm

動的範囲

300°C/S

偏差ゼロの安定性

<0.05°C/H (1シグマ)

帯域幅

>200Hz

輸送パッケージ

スポンジと箱

仕様

70mm × 70mm × 32mm

HSコード

9031809090

生産能力

500/月

製品説明

シングルアクシスオプティカルサグナック効果ギロイネルチアル角速霧ジロスコップ

本文書は,光ファイバージロスコップ (簡略で"製品") FOG-60の使用と保守に関する要件と方法を規定する.
製品導入
1 製品の働き原理,機能及び適用範囲
1.1 その働きこの製品は,光学的なサグナック効果に基づいた慣性角速センサーであり,製品の敏感軸に沿ったキャリアの角速を測定するために使用されます.この製品の角速感知装置は光ファイバーリングですデジタル閉ループ検出回路が採用され,外側の物理的な角速によって引き起こされる時計回りと時計回りの反対方向に広がる光の光路の違いを抽出します.光ファイバーリングで検出される"同時に" the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 機能この製品は,光学的な角速感知装置と信号検出装置で構成され,単軸の角増量情報と内部温度情報を提供する.
1.3 適用範囲製品は,主に中等精度の慣性ナビゲーションシステム,位置付け・方向付けシステム,サーボ安定化システムなどの用途に適しています.
2 組成製品の主な構成要素は以下のとおりである. a) 光路ユニットは,SLD光源,光ファイバーリ,統合された光相調節器,光ファイバーカップラーと光検出器(b) 回路ユニットは光源駆動回路と検出・制御信号回路板から構成される.
3 外見と設置寸法総寸法 (mm): (60 ± 0.1) × (60 ± 0.1) × (31 ± 0.1) (L × W × H); 設置寸法 (mm): (50 ± 0.1) × (50 ± 0.1) (L × W), Φ3.2mm × 4,
図1のように.

小型密閉ループ光ファイバーギロスコップ偏差ゼロ安定性 0.2~0.8°/ 0

主なパフォーマンス
パラメータ詳細については,製品の主要性能パラメータを参照してください.
表 1 主な性能パラメータ

シリアル番号	試験項目	ユニット	技術要求事項
1	総寸法	mm	60×60×31
2	開始時間	s	5
3	バイアス安定性ゼロ (10 秒のスローティング,1σ)	o/h	≤0.1
4	バイアスゼロの繰り返し性	o/h	≤0.1
5	ランダムウォーキング係数	o/h1/2	≤0.01
6	スケールファクター非線形性	ppm	≤50
7	スケールファクタルの繰り返し性	ppm	≤50
8	動作温度	oC	-40~+700
9	保存温度	oC	-50~+70
10	動的範囲	(°) /s	±1000
11	供給電圧	V	+5
12	静止状態の電源消費量	W	<4

電力要求

シリアル番号	名前	要求
1	電源の精度	±5%
2	パワー・リップ (Vpp)	20mV
3	供給電流	>1.5A

電気接続インターフェイス

中核点番号	定義	コメント
1	+5V	電源入力
2	GND	パワーグラウンド
3	- そうだ	予約済み
4	RXD+	ギロ差分の分類と修正
5	TXD+	ギロ RS422 出力陽性
6	+5V	電源入力
7	GND	パワーグラウンド
8	RXD-	ジロ差ゲートネガティブ
9	TXDは	ギロ RS422 輸出がマイナス
