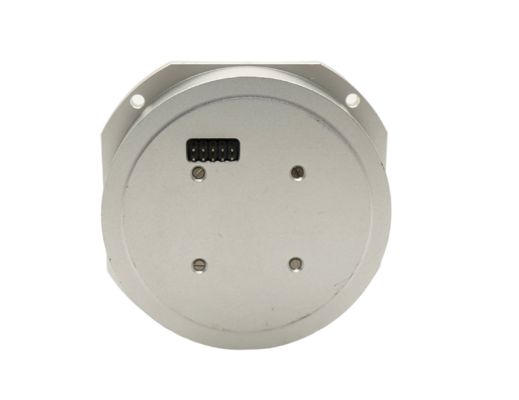

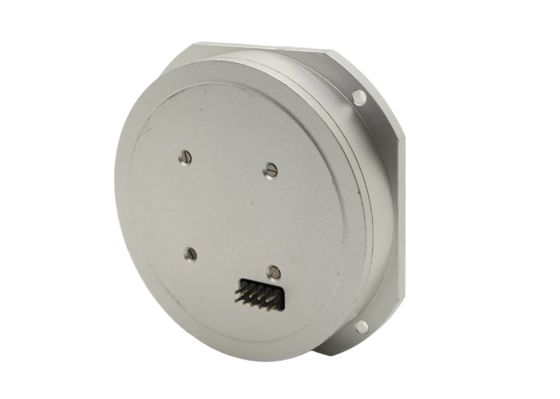

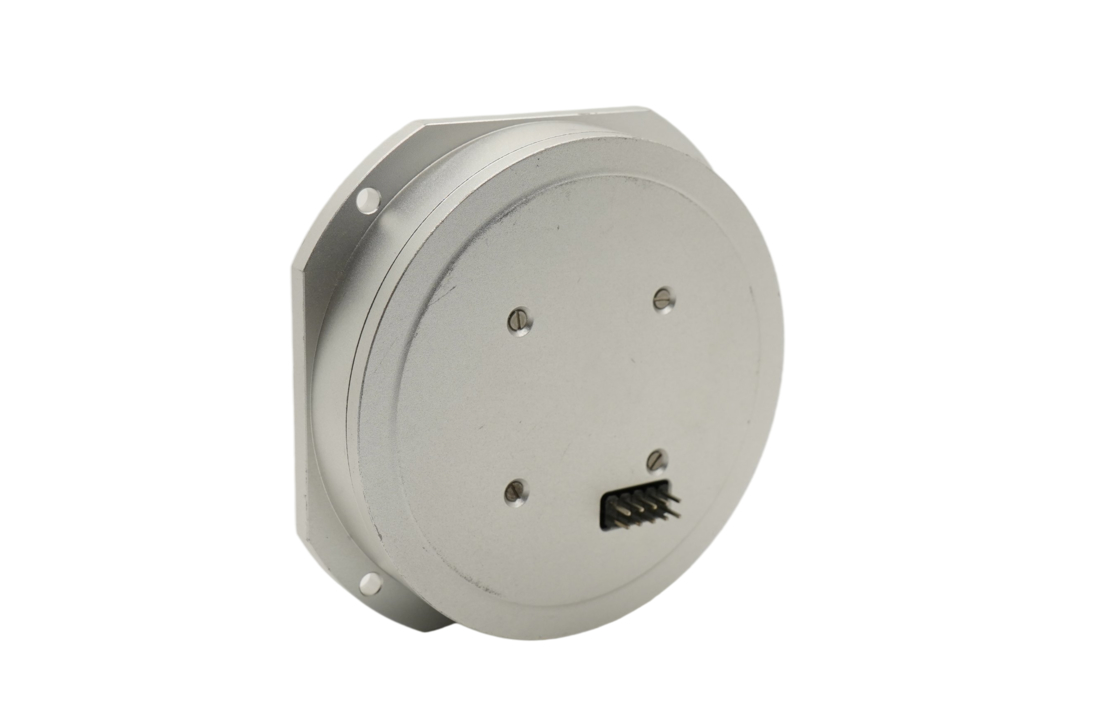

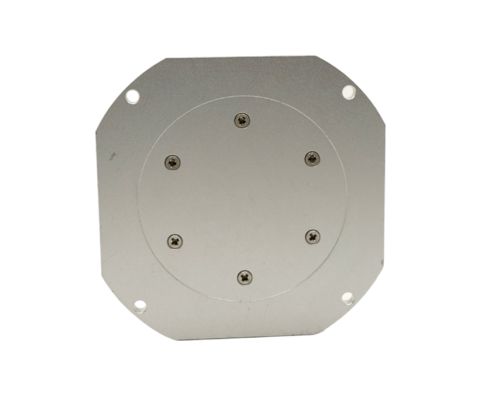

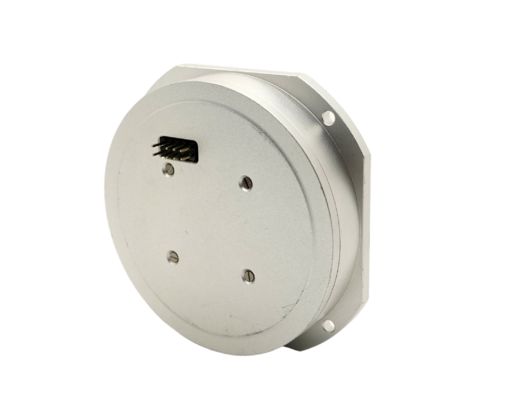

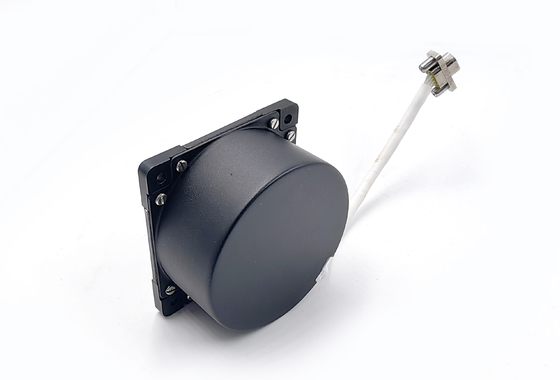

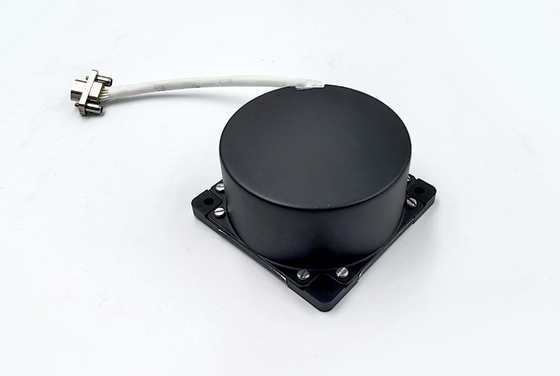

デジタル・クローズ・ループ・モード光ファイバー・ジロスコップ低ゼロバイアス安定性

ブランド名:	Firepower
Model Number:	F70A
MOQ:	1 PCS
価格:	US$3,150.00~3,250.00
支払条件:	T/T
供給能力:	月500個

詳細情報

製品の説明

詳細情報

起源の場所:

シェンツェン,中国

証明:

測定範囲:

±400~±800°/s

ゼロバイアス安定性:

≤0.05°/h 10秒

ゼロバイアス再現性:

≤0.05°/h

ランダムウォーク係数:

≤0.005°/√h

スケール係数の非線形性:

≤50ppm

スケールファクタルの繰り返し性:

≤50ppm

尺度因子不対称性:

≤50ppm

始まる時間:

≤1s

帯域幅:

500Hz

電源:

±5±0.15V

パワー:

≤6W

動作温度:

-40~+70°C

貯蔵温度:

-55~+85℃

振動:

20~2000Hz,0.06g2/Hz

影響:

30g 11ms

バウッド率:

921600 (カスタマイズ可能) bps

出力モード:

RS-422

コネクタ:

J30J-15TJL/(カスタマイズ可能)

総寸法:

70mm*70mm*30mm

設置:

62mm*62mm

パッケージの詳細:

スポンジと箱

供給の能力:

月500個

ハイライト:

低ゼロバイアス光ファイバージロスコップ

密閉ループの光ファイバージロスコップ

密閉ループの光ファイバージロ

製品の説明

基本情報

モデルNO

F70

シャフトの量を測定する

シングル

精度度

0.05°/H

IP 評価

IP67

認証

カスタマイズ

測定範囲

800°C/S

バイアス安定性

0.05°/H

ランダムウォーク係数

0.005度/H

電源

バウド率

115200~921600Hz

輸送パッケージ

スポンジと箱

仕様

70mm × 70mm × 32mm

HSコード

9031809090

生産能力

500/月

製品説明

高帯域幅光ファイバー高精度ギロスコップ短時間アクティベーション

光ファイバージロスコープは,角速度に敏感なファイバーセンサーの一種である.その基本的な動作原理は,サグナック効果を使用することです.光源から放出される光波は,ビームスプリッタで2つに分けられる.逆時計回りに移動し,ビームスプリッタに戻る

製品構造と特徴
ギロスコップ構造は,典型的な光ファイバーリング構造設計スキームを採用し,小型化統合設計から,構造安定性 (衝撃と振動への耐性),抗共鳴構造的対称性,安装の容易さ,熱設計 (温度特性) などを考慮し,既存のジロ構造を最適化し設計しました.

主なジロパラメータ
非線形性スケール因数: ≤50ppm (1σ)
スケールファクター不対称性: ≤50ppm (1σ)
スケールファクター重複性: ≤50ppm (1σ)
ダイナミック範囲:±300°/s
バイアス安定性ゼロ: ≤005°/h (1σ)
バイアスの繰り返しがゼロ: ≤005°/h (1σ)
ランダムウォーク係数: ≤0005°/√h
帯域幅: ≥200Hz
体重: ≤250g

インターフェース

ノード番号	定義	コメント
1	+5V	+5Vの電源入力
2	+5V	+5Vの電源入力
3	-5V	-5Vの電源入力
4	-5V	-5Vの電源入力
5	±5VGND	パワー・グラウンド (注:ジロ・シェルに接続してはならない)
6	±5VGND	パワー・グラウンド (注:ジロ・シェルに接続してはならない)
7	T+	ジロ出力信号+
18	T-	ジロ出力信号...
残りの	無効にする
