| ブランド名: | avic |
| モデル番号: | F98 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 50/month |

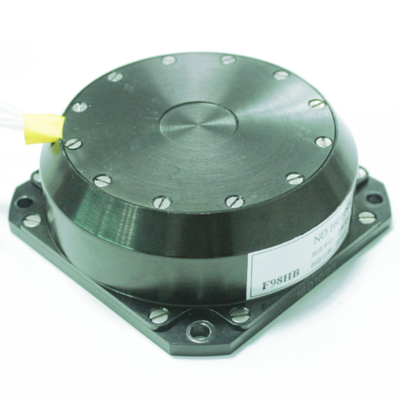

1軸ジロ光ファイバージロセンサー サグナック原理に基づく慣性角速センサー
記述
この製品は,サグナック原理に基づく慣性角速センサーで,製品の敏感軸の周りのキャリアの角速運動を測定するために使用されます.この製品は,角速感知装置のための繊維リング閉ループ検出回路に基づいて,光ファイバーリングの敏感な角速によって引き起こされる相差,干渉による信号強度への変化,検知回路は強度信号を電圧信号に変える信号は調節と解調によって検知され,その後,フィードバック信号が光路に戻り,閉ループ制御を実現します.
この製品は,光学システムと対応する電源とデータ処理回路から構成された慣性センサーで,単軸の角度に関するインクリメント情報を提供することができる.
この製品は主に高精度の慣性ナビゲーションシステムと位置付け・オリエンテーションシステムにおける慣性測定システムに使用されます.
特徴
● 全繊維設計 - 長寿命,小パッケージサイズ,高い安定性,干渉に強い耐性
● 繊維の偏振器が組み込まれています. 挿入損失が最小で消滅比が高く,温度や機械ショックに強い耐久性があり,強い振動も可能です.
● 信頼性の高いコンパクトなパッケージ - あらゆる種類の環境に適した性能で,民間および軍事の両方の幅広い用途に最適です
● QuichLaunch テクノロジー - 外部校正を必要としない最小のアクティベーション時間.
●最適波長 - 同じ構造,サイズ,コストで 50% 感度を向上させる.
● 騒音隔離と圧縮 - 角度ランダムな歩行を大幅に減らす.
● SelfTrack テクノロジー - ジロダイナミック範囲を向上させる
申請
●UAV/AUV/ヘリコプター ●戦術核兵器
●統合ナビゲーションシステム ●慣性プラットフォーム安定化 ●車両ナビゲーション
性能特性
| 違う 違う | パラメータ | F98 - 400 | ユニット | コメント | ||||||
| 1 | 最大角速度 | ±400 | °/s | |||||||
| 2 | スケールファクター |
1650000× (1±10%) |
SP/°/s | |||||||
| 3 | 室温におけるスケールファクター非線形性 | ≤20 | ppm | @25°C |
||||||
| 4 | 室温でのスケールファクター重複性 | ≤20 | ppm | @25°C | ||||||
| 5 |
スケールファクタルの完全複製性 温度
|
≤50 | ppm | -40°C~+70°C | ||||||
| 6 | 室温での偏差安定性 | ≤0.02 |
10s 1σ,°/h |
@25°C | ||||||
| 7 | 室温でのバイアスの繰り返し性 | ≤0.01 | 1σ,°/h | バイアス | ||||||
| 8 | トール温度におけるバイアスの繰り返し性 | ≤0.03 | 1σ,°/h | -40°C~+70°C | ||||||
| 9 | 温度変化における偏差性安定性 | ≤0.015 |
100ドル 1σ,°/h |
0.3°C/分,-40°C~+70°C | ||||||
| 10 | ランダムな歩き方 | ≤0.003 | °/ | |||||||
| 11 | アクティベーション時間 | 0 | ミニ | |||||||
| 12 | 振動中のバイアス値/振動前のバイアス値/振動後のバイアス値 | ≤0.05 | °/h | |||||||
| 13 | 振動前の/振動後の偏差値) | ≤0.05 | °/h | |||||||
| 14 | 磁気感度 | ≤0.01 | °/h/G | |||||||
| 15 | 制限値 | ≤0.02 | °/h | |||||||
| 16 | 振動 |
20Hz~2000Hz
|
Hz/10分 | |||||||
| X について | Y | Z | ||||||||
|
振動 周波数帯 |
||||||||||
| 17 | 影響 | 15g ((3回) | 半シナス波/11ms | |||||||
| ±X | ±Y | ±Z | ||||||||
サイズ
