| ブランド名: | Firepower |
| モデル番号: | JB2-02 |
| MOQ: | 1 |
| 価格: | 600~1190 |
| 支払条件: | T/T |
| 供給能力: | 500/month |
| 属性 | 値 |
|---|---|
| 範囲 | ±70g |
| 分解能 | 5μg |
| バイアスk0/k1 | ≤（±1 mg） |
| スケールファクタkl | 0.8～1.5 mA/g |
| バイアスドリフトシグマk0（1σ、1ヶ月） | ≤20 μg |
| 電源 | ±12～±15V |

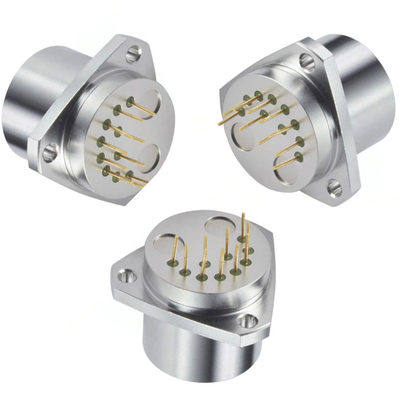

JB2加速度計ファミリーは、航空宇宙環境における高レンジ（70g）の加速度測定に、独自の水晶フレキシブルセンサーを使用しています。中国の商用および軍用航空機のストラップダウン慣性航法システムにおける主要なセンサーとして、優れた長期的な再現性と信頼性を提供します。
特許取得済みのQ-flex®エッチング水晶フレクシャ地震システムと非晶質石英プルーフマス構造を採用し、JB2は優れたバイアス、スケールファクタ、軸アライメントの再現性を提供します。内蔵エレクトロニクスは、静的および動的測定の両方に対して加速度に比例した出力電流を生成し、顧客が提供する負荷抵抗を介して電圧に変換できます。
オプションの内蔵温度センサーは、バイアス、スケールファクタ、軸のずれに対する温度補償アルゴリズムを通じて、劇的な性能向上を可能にします。
| No. | パラメータ | JB2-01 | JB2-02 |
|---|---|---|---|
| 1 | 測定範囲 | ±70g | ±70g |
| 2 | 閾値 | 5μg | 5μg |
| 3 | 偏差値k0/k1 | ≤（±3 mg） | ≤（±5 mg） |
| 4 | スケールファクタk1 | 1.3±0.2 mA/g | 1.3±0.2 mA/g |
| 5 | 2次非線形係数K2 | ≤±20μg/g² | ≤±30μg/g² |
| 6 | 0g 4時間短期安定性 | ≤10 μg | ≤20 μg |
| 7 | 1g 4時間短期安定性 | ≤10 ppm | ≤20 ppm |
| 8 | 偏差値総合再現性σk0（1σ、1ヶ月） | ≤10 μg | ≤30 μg |
| 9 | スケールファクタ総合再現性σk1/k1（1σ、1ヶ月） | ≤15ppm | ≤30 ppm |
| 10 | 非線形係数総合再現性σk2/k1（1σ、1ヶ月） | ≤±10 μg/g² | ≤±20 μg/g² |
| 11 | 偏差値温度係数 | ≤±20 μg/℃ | ≤±30 μg/℃ |
| 12 | スケールファクタ温度係数 | ≤±20 ppm/℃ | ≤±30ppm/℃ |
| 13 | ノイズ（サンプリング抵抗は840Ω） | ≤5mv | ≤8.4mv |
| 14 | 固有振動数 | 400～800 Hz | 400～800 Hz |
| 15 | 帯域幅 | 800～2500 Hz | 800～2500 Hz |
| 16 | 振動 | 5g（20-2000Hz） | 5g（20-2000Hz） |
| 17 | 衝撃 | 100g、5ms、1/2sin | 100g、5ms、1/2sin |
| 18 | 動作温度範囲 | -40～+85℃ | -40～+85℃ |
| 19 | 保管温度範囲 | -60～+120℃ | -60～+120℃ |
| 20 | 電源 | ±12～±15V | ±12～±15V |
| 21 | 消費電流 | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | はいといいえの2種類 | はいといいえの2種類 |
| 23 | サイズ | Φ25.4X30mm | Φ25.4X30mm |
| 24 | 重量 | ≤80g | ≤80g |
