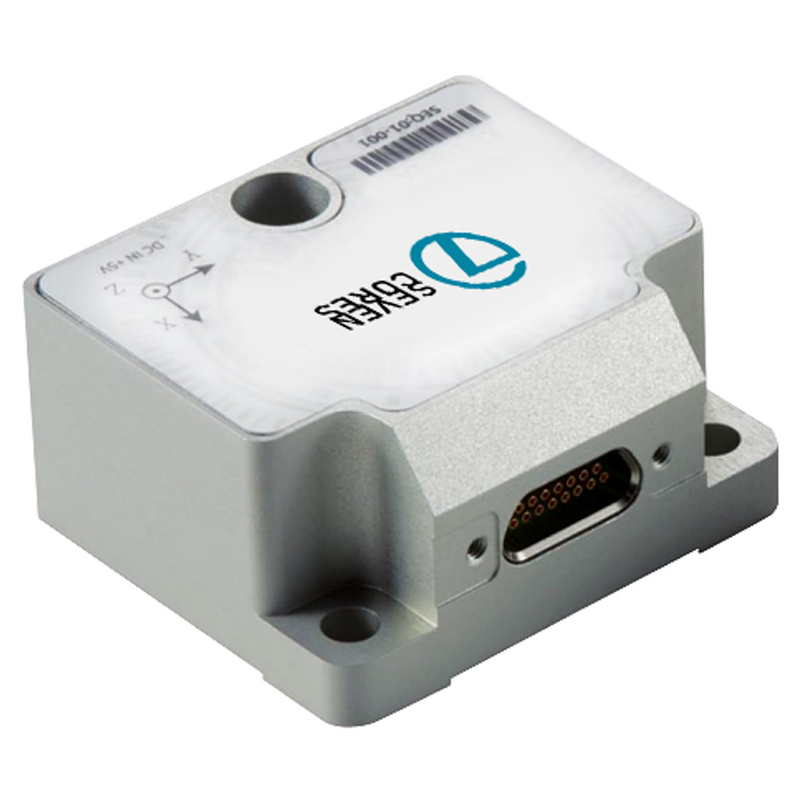

高解像度慣性測定装置 STIM210 純型IMU 3軸ジロを入れ替える

Name: 高解像度慣性測定装置 STIM210 純型IMU 3軸ジロを入れ替える
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

ブランド名:	Firepower
モデル番号:	IMU3
MOQ:	1
価格:	2000~2500 USD
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE ROHS

製品名:

ピュア IMU

ジャイロ測定範囲:

±400°/秒

ゼロバイアス安定性:

≤10°/H

ランダムな歩き方:

≤ 0.2 °/√H

ゼロバイアス加速感度:

≤ 1°/H/G

ハイライト:

IMU3慣性の測定の単位

STIM210慣性の測定の単位

ROHS 3の軸線の加速度計

製品説明

慣性測定単位センサー STIM210 純型IMU 3軸ジロ 3軸加速計を交換する

マイクロジロスコープ組成は3軸ジロスコープ,温度センサー,信号処理ボード,構造,必要なソフトウェアで構成されています.軸の三軸/二軸の角速度を測定するために使用される温度補償,装置の誤差調整角補償,RS-422 シリアルポートを介して合意された通信プロトコルに従って.

1.1.1 ギロスコップの仕様

測定範囲: ± 400°/s
0バイアス安定性 (@アラン偏差): ≤1°/H
零偏差安定性 (1秒間平らで,1σ,室温): ≤10°/H
全温度範囲内での偏差ゼロ誤差: ≤ 20 °/H
ランダムな歩行: ≤ 0.2°/√ H
バイアスゼロの繰り返し性: ≤10°/h
偏差ゼロ加速感度: ≤ 1°/H/G
解像度: ≤0.001°/s
尺度因子の非線形性: ≤ 100ppm
スケールファクタルの重複性: ≤ 100ppm
交差結合: ≤ 0.1%
帯域幅: ≤250Hz
重さ: (52 ± 5) G

1.1.2 電力供給要件

供給電圧: (+ 5 ± 0.5) V (DC)
電源電流:稼働電流 < 0.3A

1.1.3 環境への適応性

作業温度: (-45 ~ 85) °C
保存温度: (-55 ~ 105) °C
振動: 10 ~ 2000Hz,6.06g
衝撃: 5000G,0.1ms

マイクロジロスコップの輪郭図

高解像度慣性測定装置 STIM210 純型IMU 3軸ジロを入れ替える 0

ノード番号	ノード定義	タイプ	説明
1	GND	供給	パワーグラウンド (4)
2	エクストトリグ	INPUT	外部トリガーソース (3)
3	VSUP	供給	製品電源の正端,直流制御電源 + 5V
4	TxD+	出力	製品 RS422 出力インターフェースの正端末
5	TXD-	出力	製品 RS422 出力インターフェイスのネガティブな端末
6	シャーシ	シャーシ	機械的に電源地から隔離された製品
7	GND	INPUT	シグナル・グラウンド (4)
8	NRST	INPUT	リセット信号 (2)
9	RxD-	INPUT	製品 RS422 受信インターフェースのネガティブな端末
10	RxD+	INPUT	製品 RS422 受信インターフェースの正端末

サイズ
