| ブランド名: | Firepower |
| Model Number: | F50 |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 200/month |
高安定性 シングルアクシス ファイバーオプティック・ジロとRS422出力 ナビゲーションシステム
製品説明

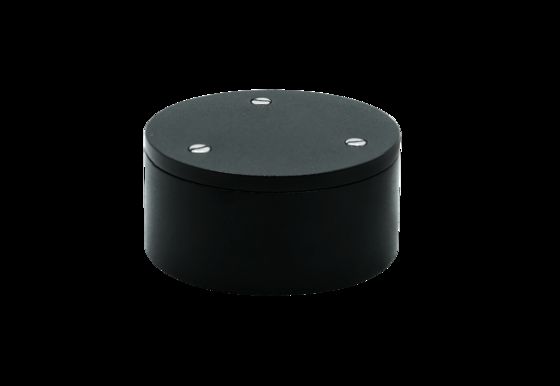

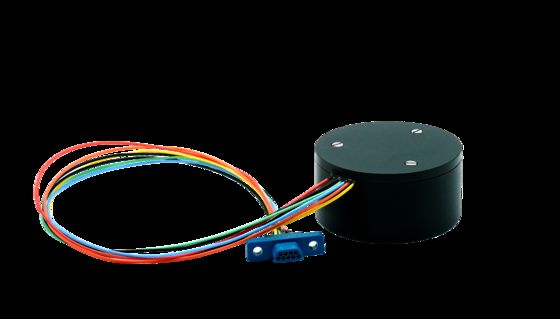

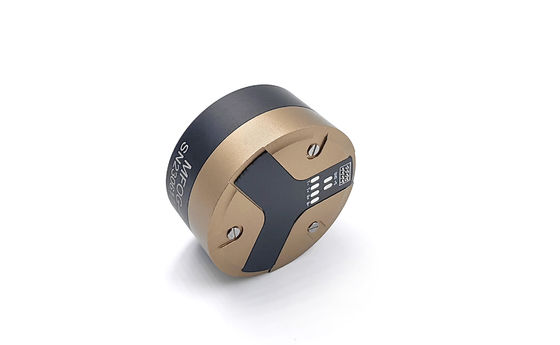

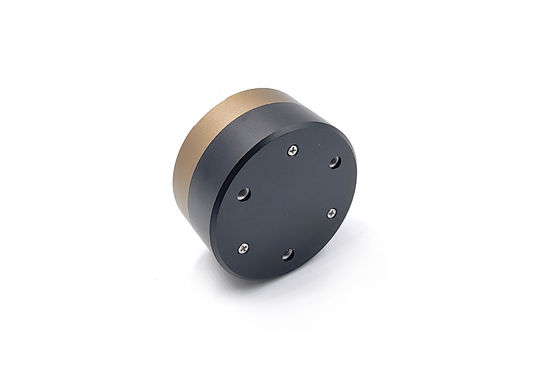

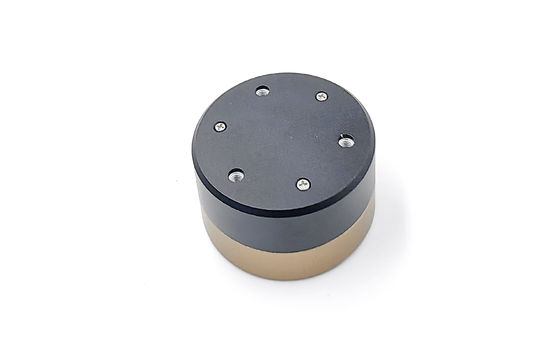

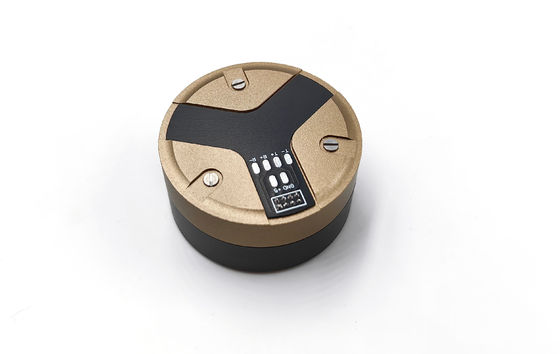

F50単軸光ファイバージロスコップは,光,機械,電力を統合した全固体状態の中等精密度角速慣性センサー装置である.製品には高精度の特性がありますサイズも小さく重量も軽くて信頼性も高く 性能もコストも高く
製品のゼロバイアス安定度は 0.5°/h (10sスムーズ) 未満または等しい,応答周波数帯域幅は+5V DC電源,電力は4W未満,そしてRS422デジタル通信方法が採用されます慣習的な機械的陀螺鏡を代替する理想的な慣性装置です.
応用分野:中精度の慣性ナビゲーションシステム,位置付け・方向付けシステム,姿勢測定システム,サーボ安定化システムなど.
構成
(a) 光路ユニット:エルビウム製光源,ファイバーリング,インテグレート光相調節器,ファイバーカップラー,光探知器を含む.
(b) 回路ユニット:光源の駆動回路,検出および制御信号回路板
(c) ジロ構造部品
テクニカルパラメータ
| プロジェクト | ユニット | F50A | F50B | F50C |
| 測定範囲 | /s | -500〜+500 | ||
| バイアス安定性ゼロ | °/h,10s | ≤0.05 | ≤0.1 | ≤0.2 |
| バイアスゼロの繰り返し性 | °/h | ≤0.05 | ≤0.1 | ≤0.2 |
| ランダムウォーキング係数 | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| スケールファクター非線形性 | ppm | ≤30 | ≤40 | ≤50 |
| スケールファクタルの繰り返し性 | ppm | ≤30 | ≤40 | ≤50 |
| スケールファクター不対称性 | ppm | ≤30 | ≤40 | ≤50 |
| 開始時間 | S | ≤1 | ||
| 帯域幅 | Hz | 500 | ||
| 電源 | V | ±5±0.15 | ||
| パワー | W | ≤6 | ||
| 動作温度 | °C | -40~+70 | ||
| 保存温度 | °C | -55~+85 | ||
| 振動 | Hz,g2/Hz | 20~20000.06 | ||
| 影響 | g,ms | 3,011 | ||
| バウッド率 | bps | 921600 (カスタマイズ可能) | ||
| 出力モード | / | RS-422 | ||
| コネクタ | / | J30J-15TJL/(カスタマイズ可能) | ||
| 総寸法 | mm | 50*50*32 | ||
| 装置の寸法 | mm | 43*43 | ||
形と設置の寸法
総寸法: (単位:mm)
Φ50 X 36 (OD X H)
設置面 50 × 50mm
設置寸法: 41 × 41, 4 M3 スクロール
体重:220±30g
