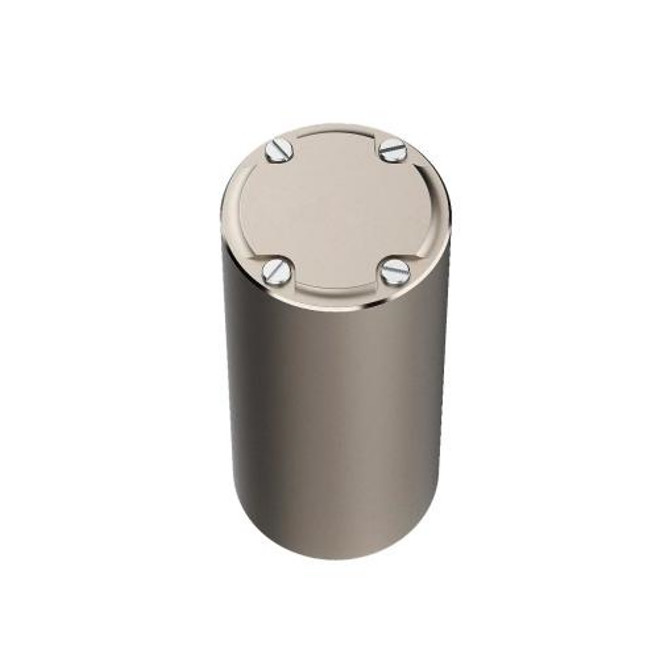

マイクロナノ光ファイバージロスコップ産業用品 FOG アナログ出力

ブランド名:	Firepower
モデル番号:	FCG24D
MOQ:	1
価格:	1600 USD
支払条件:	T/T
供給能力:	100/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

出力モード:

アナログ

コネクタ:

溶接の版

測定の軸線:

消費量:

≤0.7w

電源:

5つの（±0.15）ボルト

ランダムな歩き方:

≤0.1°/√h （1σ）

パッケージの詳細:

Sponge+箱

供給の能力:

100/月

ハイライト:

溶接の版の繊維光学のジャイロスコープ

マイクロナノの繊維光学のジャイロスコープ

高精度な繊維光学のジャイロコンパス

製品説明

マイクロ・ナノファイバー光学ジャイロスコープ高精度低コスト FOG

1 適用範囲

このドキュメントは、FCG-24 マイクロ・ナノファイバー光学ジャイロスコープ（以下、製品）の使用とメンテナンスに関する要件と方法を規定しています。

2 参考文献と規格

GJB1649-1993 電子製品の ESD 制御プログラム

3 定義

なし。

4 製品紹介

4.1 製品概要

FCG-24 マイクロ・ナノファイバー光学ジャイロスコープ（以下、本製品）は、光学系、アナログ出力、機械系、電子系を統合した角速度センサーです。サニャック効果に基づいており、さまざまなマイクロ・ナノファイバーデバイスを統合し、反対方向に伝播する2つの光線によって生成される位相差を検出、処理、フィードバックすることによって検出プロセスを実現します。

本製品は、主に光路コンポーネント、回路コンポーネント、構造コンポーネントで構成されています。シンプルな構造、可動部品なし、摩耗部品なし、高速起動、小型、軽量などの特徴があります。そして、キャリアの姿勢制御と測定に適用できます。

4.2 構成

本製品は、主に以下のコンポーネントで構成されています。

A) 光路アセンブリ;

B) 検出および制御信号回路基板;

C) 光ファイバーリングスケルトン、シェル、その他の構造部品;

4.3 外観と寸法

本製品は円筒形で、全体の寸法は φ24 mm × 40mm です。

図 1 MFOG-24 マイクロ・ナノファイバー光学ジャイロスコープの外形図

4.4 重量

≤40g。

4.5 動作温度

-40℃～+65℃。

4.6 保管温度

-55℃～+85℃。

4.7 ランダム振動

ランダム振動レベル：20g、周波数範囲：20Hz～2000Hz。

表 1 主な性能パラメータ

項目	MFOG24D	単位
出力モード	アナログ
コネクタ	溶接プレート
軸	1
消費電力	≤0.7	W
電源	5（±0.15）	V
ランダムウォーク	≤0.1	°/√h(1σ)
範囲	≥500	°/s
バイアス (10s,1σ)	≤2	°/h
バイアス (アラン)	≤0.2	°/h
バイアス再現性(アラン)	≤0.2	°/h
スケールファクター	4	mv/°/s
スケールファクター非線形性	≤1000	PPM(1σ)
起動時間	≤1	s
帯域幅	450	Hz
動作温度	-45～+70	℃
保管温度	-55～+85	℃
振動	20～2000,0.04	Hz,g²/Hz
寸法	Φ24*40	mm
重量	≤30	g
