RS422出力モードの霧およびMEMSのジャイロコンパスの側の新しいChoiseの繊維光学のジャイロコンパス

ブランド名:	Firepower
モデル番号:	FCG24A
MOQ:	1
価格:	1600 USD
支払条件:	T/T
供給能力:	100/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

出力モード:

RS422

範囲:

≥500°/s

バイアス（アラン）:

≤0.2°/h

消費量:

≤0.7w

電源:

5つの（±0.15）ボルト

ランダムな歩き方:

≤0.04°/√h （1σ）

スケールファクター:

4 mv/° /s

パッケージの詳細:

スポンジ+ボックス

供給の能力:

100/月

ハイライト:

RS422繊維光学のジャイロコンパス

0.7w繊維光学のジャイロコンパス

セリウムの繊維光学のジャイロコンパス

製品説明

霧およびMEMSのジャイロコンパスの側の新しいジャイロコンパスのchoise

表1の主要なパフォーマンスパラメータ

項目	FCG24D	単位
出力モード	アナログ
コネクター	溶接の版
軸線	1
消費	≤0.7	w
電源	5 （±0.15）	V
ランダムウォーク	≤0.1	°/√h （1σ）
範囲	≥500	°/s
偏りなさい（10s、1σ）	≤2	°/h
バイアス（アラン）	≤0.2	°/h
バイアス反復性（アラン）	≤0.2	°/h
計数逓減率	4	mv/° /s
計数逓減率の非直線性	≤1000	PPM （1σ）
時間始めなさい	≤1	s
帯域幅	450	Hz
働く臨時雇用者。	-45~+70	℃
店の臨時雇用者。	-55~+85	℃
振動	20~2000,0.04	Hzのgの² /Hz
次元	Φ24*40	mm
重量	≤30	g

1つの規模

この文書はFCG-24マイクロナノの繊維光学のジャイロスコープ（不足分のためのプロダクト）の使用そして維持のための条件そして方法を指定したものだ。

2つの参照および標準

電子プロダクトのためのGJB1649-1993 ESDの制御プログラム

3つの定義

どれも。

4製品紹介

4.1プロダクト概観

FCG-24マイクロナノの繊維光学のジャイロスコープは（以下このプロダクトとして参照した）アナログ出力、機械工および電子工学の角率センサーの統合の光学である。それはSagnacの効果に基づき、いろいろマイクロナノ繊維装置を統合し、そして反対の方向で広がる2つの一条の光線によって発生する位相差を検出し、処理し、そして反映することによって検出プロセスを実現する。

このプロダクトは光学道の部品、回路部品および構造部品で主に構成される。それに単純構造の特徴、可動部分、摩耗の部品、小型速い開始ライト級選手が等ない。そしてキャリアのその姿勢制御および測定に適用することはある場合もある。

4.2構成

プロダクトは次の部品で主に構成される:

A) 光学道アセンブリ;

B) 検出および制御信号のサーキットボード;

C) 光ファイバーリング骨組、貝および他の構造部品;

4.3出現および次元

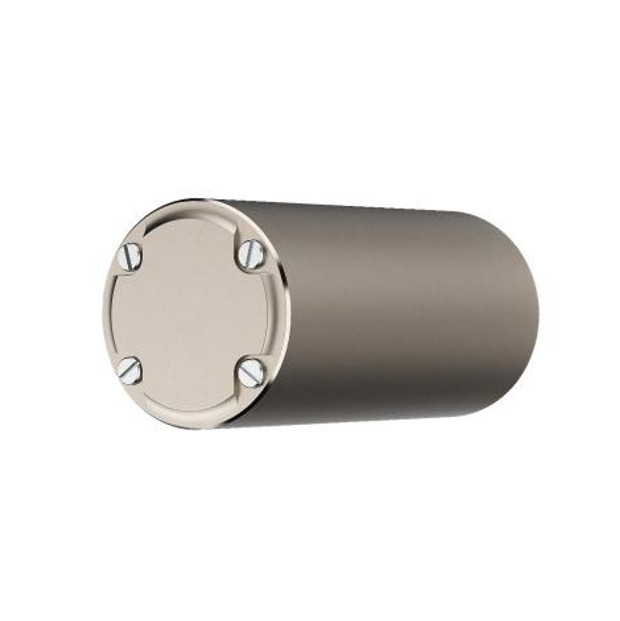

プロダクトはφ24 mmの× 40mmの全体寸法と円柱、である

図1 FCG-24マイクロナノの繊維光学のジャイロスコープの外形図

4.4の重量

≤40g.

4.5実用温度

-40℃~+65℃.

4.6保管温度

-55℃~+85℃.

4.7任意振動

任意振動レベル:20gの周波数範囲:20Hz | 2000Hz。

4.9.1機械インターフェイス

プロダクトの最下表面は3本のM3糸および外的な機械関係が付いている取付け表面、である。

図2設置次元

4.9.2電力要求事項

プロダクトへの外部電源に2つの回路があり、条件は表2で示されている:

表2の外部電源の条件

	+5V
電圧	4.85V~5.15V
さざ波	20mV
電流	0.25A
