| ブランド名: | Firepower |
| モデル番号: | CMR2300 |
| MOQ: | 1 |
| 価格: | 1300~1500 |
| 支払条件: | L/C,T/T |
| 供給能力: | 1ヶ月あたりの100 |
デジタルMagnometerセンサー3の軸線HMR2300精密な磁気真北のファインダーの磁気センサーのアナログ
▶主な特長
•±1 gaussに高精度、 <0>
•±2 gaussの範囲、 <70>
•三軸（X、Y、Z）デジタル出力
•選択可能な毎秒10から154のサンプル
•RS-232かRS-485シリアル データ インターフェイス
•PCBかアルミニウム エンクロージャの選択
•6-15ボルトDCの調節されていない電源インターフェイス
▶適用•態度の参照
•一周及び運行
•交通および車の検出
•変則の検出
•実験室の器械使用
•セキュリティ システム
指定
| 特徴 | 条件 | 分 | タイプ | 最高 | 単位 |
| 電源 | |||||
| 供給電圧 | Pin 9はPin 5 （地面）に参照した | 6.5 | 15 | ボルト | |
| 現在の供給 | Vsupply = 15V。S/R=を使って | 27 | 35 | mA | |
| 温度 | |||||
| 作動 | 包囲された | -40 | +85 | ℃ | |
| 貯蔵 | 包囲された、公平 | -55 | 125 | ℃ | |
| Magnetc Fleld | |||||
| 範囲 | フル・スケール（FS）、応用総分野 | -2 | +2 | gauss | |
| 決断 | 出力を変える応用分野 | 67 | マイクロgauss | ||
| 正確さ | errors@+25のすべての℃のRSS ±1 gauss ±2 gauss |
0.01 1 |
0.52 2 |
%FS %FS |
|
| Lnearibyの間違い | ベストはline@+25のまっすぐな℃に合った ±1 gauss ±2 gauss |
0.1 1 |
0.5 2 |
%FS %FS |
|
| Hysterisisの間違い | ±の2gauss@+25の°℃を渡る3つの広がり | 0.01 | 0.02 | %FS | |
| 反復性の間違い | 3つの広がりのAcross+2gauss@+25の°C | 0.05 | 0.10 | %FS | |
| 利益Enror | ゼロ読書のための応用分野 | 0.05 | 0.10 | %FS | |
| Ermorを相殺しなさい | ゼロ読書のための応用分野 | 0.01 | 0.03 | %FS | |
| 温度 効果 |
利益の係数 | -600 ±114 |
PPM 「C | ||
| 電源Efiect | From+6への1 gaussの応用分野との+15V | 150 | ppm/V | ||
| 機械 | |||||
| 重量 | PCBだけ PCBおよび非フランジを付けたようになったエンクロージャ PCBおよびフランジを付けたようになったエンクロージャ |
28 94 98 |
グラム | ||
| 振動 | 作動 2時間10Hzへの5 10Hzへの30分の2kHz |
10 2.0 |
|
||

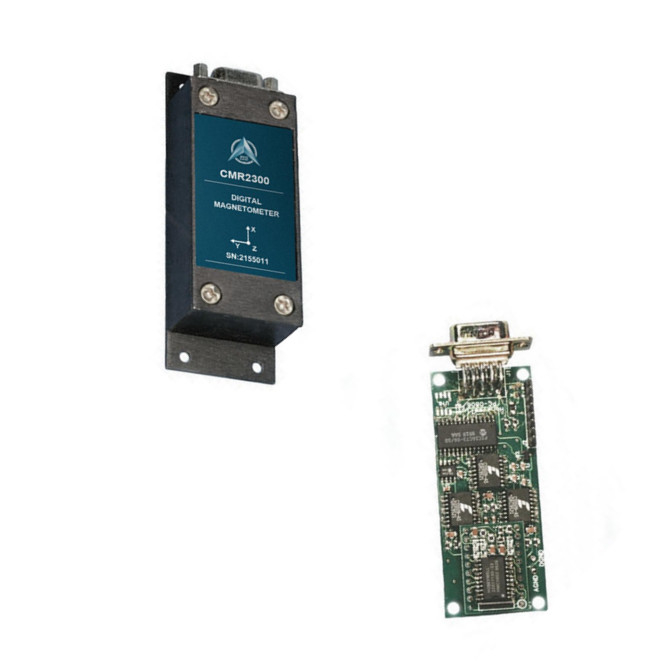

AVIC CMR2300は事件の磁界の強さそして方向を検出する三軸のスマートなデジタル磁気計である。AVICの磁気抵抗センサーの3つは直角方向で磁界のX、YおよびZのベクトル測定するために部品方向づけられる。これらのセンサーの出力は16ビットのデジタル価値に変えられ内部デルタ シグマA/Dコンバーターを使用する。機内EEPROMの店一貫した操作のための磁気計の構成。データ出力は9600か19,200のデータ転送速度の連続双方向通信RS-232または半二重RS-485である。窓の多用性があるデモ プログラム、インタフェース・ケーブル、ACアダプターおよび携帯用ケースが含まれているRS-232開発のキット版は利用できる。
PCB次元およびPINOUT
