| ブランド名: | Firepower |
| モデル番号: | CMR2300 |
| MOQ: | 1 |
| 価格: | 1300~1500 |
| 支払条件: | L/C,T/T |
| 供給能力: | 1ヶ月あたりの1000 |
方向角センサー 漂流精度のないガウスメーター 横方向変数器
仕様
| 特徴 | 条件 | ミニ | タイプ | マックス | 単位 |
| 電源 | |||||
| 供給電圧 | ピン9はピン5 (地面) に参照される | 6.5 | 15 | ウォルト | |
| 供給電流 | VSupply = 15V.S/R=オンで | 27 | 35 | mA | |
| 温度 | |||||
| 運用 | 環境 | -40歳 | +85 | °C | |
| 保存 | 周囲 に 配慮 し て 公平 な 態度 を 取っ て いる | -55歳 | 125 | °C | |
| 磁気体 | |||||
| 範囲 | 全スケール (FS) 適用された全フィールド | -2 | +2 | ガウス | |
| 決議 | 輸出を変更する適用フィールド | 67 | マイクロガウス | ||
| 精度 | すべてのエラーのRSS@+25°C ± 1 ガウス ±2 ガウス |
0.01 1 |
0.52 2 |
%FS %FS |
|
| Lnearibyエラー | 最適直線@+25°C ± 1 ガウス ±2 ガウス |
0.1 1 |
0.5 2 |
%FS %FS |
|
| ヒステリーシスエラー | 3 ±2ガウス@+25°Cを横切る | 0.01 | 0.02 | %FS | |
| 繰り返しのエラー | 3 +2ガウス@+25°Cを横断する | 0.05 | 0.10 | %FS | |
| ゲイン・エンロール | ゼロ読み取りのための応用フィールド | 0.05 | 0.10 | %FS | |
| オフセット エルモール | ゼロ読み取りのための応用フィールド | 0.01 | 0.03 | %FS | |
| 温度 影響 |
利益率 | -600ドル ±114 |
ppm/"C | ||
| 電力供給効果 | 1ガウスで+6から+15V 適用フィールド | 150 | ppm/V | ||
| メカニカル | |||||
| 体重 | PCBのみ PCBとフレンジのない囲み PCBとフレンジの囲み |
28 94 98 |
グラム | ||
| 振動 | 運用 2時間間の5〜10Hz 10Hzから2kHzまで30分 |
10 2.0 |
mm g |
||

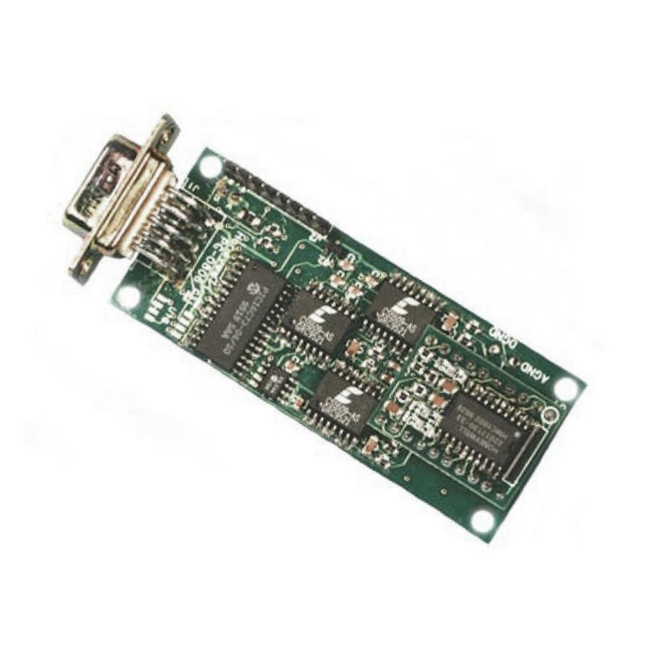

CMR2300は 3軸のスマートデジタル磁気計で 発生磁場の強さと方向を検出しますAVICの3つの磁気抵抗センサーは,Xを測定するために直角方向に方向化されています.磁場のYおよびZベクトルコンポーネント.これらのセンサー出力は内部デルタシグマA/D変換器を使用して16ビットデジタル値に変換されます.機内 EEPROM は,マグネトメーターの構成を一貫した動作のために保存する. データ出力は,シリアルフルデュプレックス RS-232 またはハーフデュプレックス RS-485 で,データレートは 9600 または 19,200 です. RS-232 開発キットバージョンは,Windows に対応するデモプログラムが含まれています.インターフェースケーブルACアダプターと荷物ケース
PCBの寸法とPINOUT
