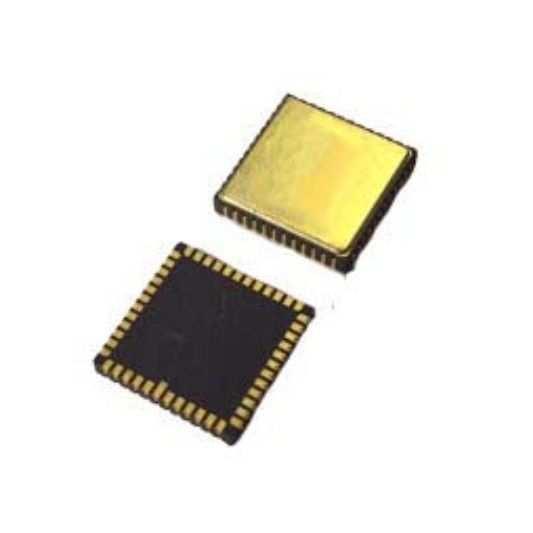

MEMS ジロチップ 高性能 ジロPCB
PCB設計:
ピンVCP,VREF,VBUF,VREGの脱結合コンデンサは,ピンにできるだけ近くに置き,トラスの等価抵抗を最小限にする必要があります.VREF の脱カップコンデンサターの他の端VCCとVIOの分離コンデンサターは,対応するピンに近くに置かれています.VCCが正常に動作しているとき装置のスムーズな組み立てのために,パッケージの下のルーティングを避けるようにしてください.ストレスの集中地域を避けるために部品を特定する大規模な散熱要素や外部の機械接触,挤出,引く領域を避ける必要があります.位置付けシールが整体設置中に歪みやすい場所.
製品について
| 性能 | MGZ1 | MGZ2 | MGZ3 | MGZ6 | |
| 範囲 | デグ/秒 | 500 | 500 | 500 | 8000 |
| 帯域幅 @3DB カスタマイズ) | Hz | 250 | 250 | 250 | 200 |
| 出力精度 (デジタルSPI) | ビット | 24 | 24 | 24 | 24 |
| 出力率 (ODR) (カスタマイズ) | Hz | 12K | 12K | 12K | 12K |
| 遅延 (カスタマイズ) | ms | <2 | <2 | <2 | <2 |
| バイアス安定性 (アラン曲線@25°C) | デグ/時間 ((1o) | <0.5 | <0.2 | <0.3 | <5 |
| バイアス安定性 (平均25°C) | デグ/時間 ((1o) | <3> | <1 | <2.5 | <20 |
| バイアス安定性 ((1°C@25°C) | デグ/時間 ((1o) | <9 | <3> | <7.5 | <60 |
| 偏差温度変動 | deg/Hr/C | <2 | <1 | <2 | <5 |
| バイアスの繰り返し性 (25°C) | デグ/時間 ((1o) | <3> | <1 | <3> | <5 |
| スケアファクター 繰り返し性 25°C | ppm ((1o) | <50ppm | <50ppm | <50ppm | <10ppm |
| スケアファクター・ドリフ (シグマ1) | ppm ((1o) | ±200ppm | ±200ppm | ±200ppm | ±100ppm |
| スケアファクター 非線形 (全温で) | ppm | <300ppm | <300ppm | <300ppm | <100ppm |
| 角式ランダムウォーキング (ARW) | °/√h | <0.15 | <0.15 | <0.125 | <1 |
| 決議 | °/h | <1 | <0.5 | <1 | <5 |
| 騒音 (ピークからピーク) | デグ/秒 | <±0.25 | <±0.20 | <±0.2 | <±1 |
| GValue の感度 | °/h/g | <3> | <1 | <3> | <3> |
| 振動修正エラー (12gRMS,20-2000) | °/h/g ((rms) | <3> | <1 | <3> | <1 |
| 電源開いた時間 (有効データ) | s | 1 | 1 | 1 | 1 |
| 環境に適性 | |||||
| 衝撃 (電源開いた) | 500g (1ms,1/2シナス) | ||||
| 衝撃抵抗 (電源停止) | 1wg 5ms | ||||
| 振動 (電源が入っている) | 12g rms (20Hzから2kHz) | ||||
| 作業温度 | -45°C----+85°C | ||||
| 保存温度 | -50°C----+105°C | ||||
| 高い過負荷耐性 (パワーオフ) | 10000g | 20000g | |||
設置
高性能MEMSジロスコップは 高精度な試験機器です 設計の最良の効果を達成するために装置をPCBボードに設置する際には,以下の側面を考慮することが推奨されます.: 1. センサーをPCBに配置する方法を評価し最適化するために,設計段階では以下の側面を考慮し,追加のツールを使用することが推奨されます.熱面から機械的ストレスの場合:屈曲測定および/または有限元シミュレーション落下試験が行われます2. 税金について It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis)薄いPCBボードの固有のストレスは小さいため,PCBの厚さを最小限に保つことが一般的に推奨されます (推奨:1.6~2.0mm).機械的ストレスのため,センサーをボタンの下に直接またはボタン近くに置くことは推奨されません.制御器やグラフィック・チップなどの非常に熱点に近い場所にセンサーを置くことは推奨されません.これはPCBボードを熱し,センサーの温度を上昇させる可能性があります.
