| ブランド名: | Firepower |
| モデル番号: | F60 |
| MOQ: | 1 |
| 支払条件: | L/C,T/T |
| 供給能力: | 500/Month |

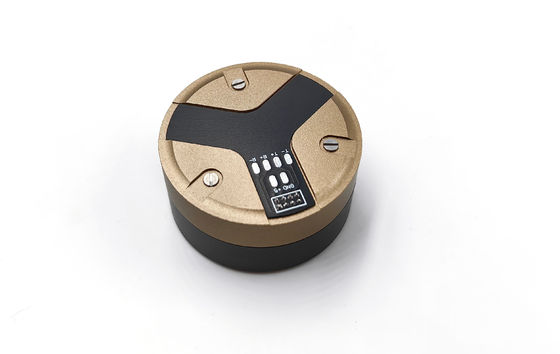

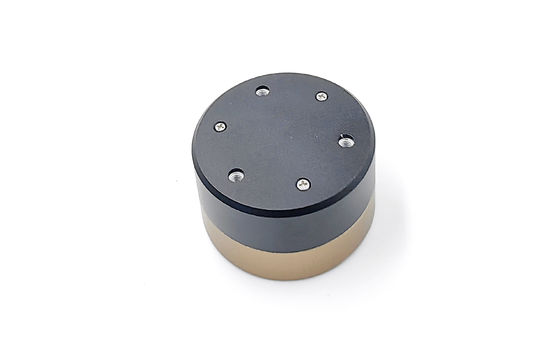

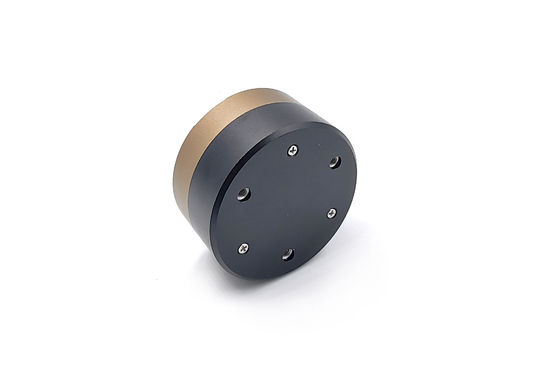

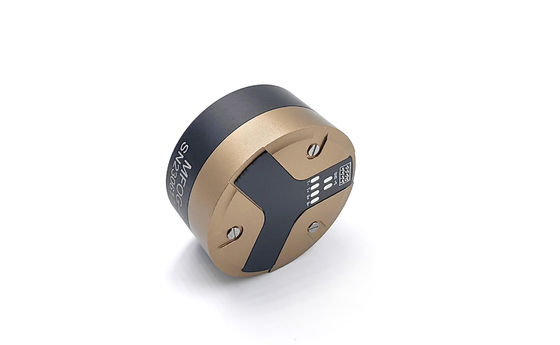

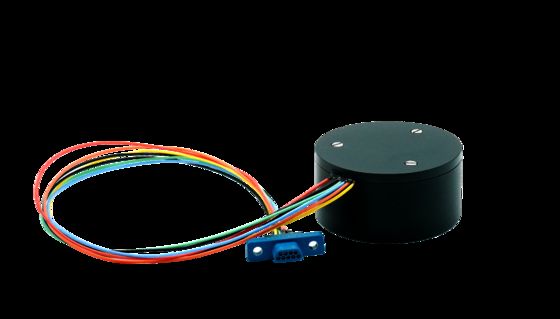

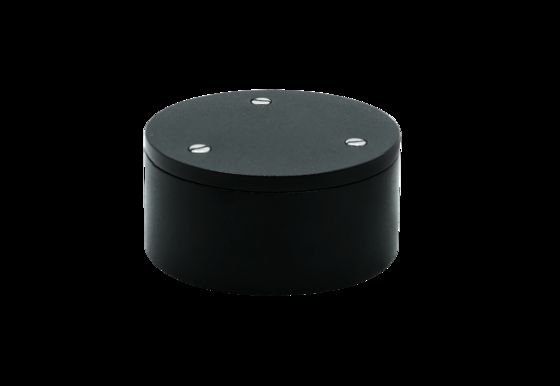

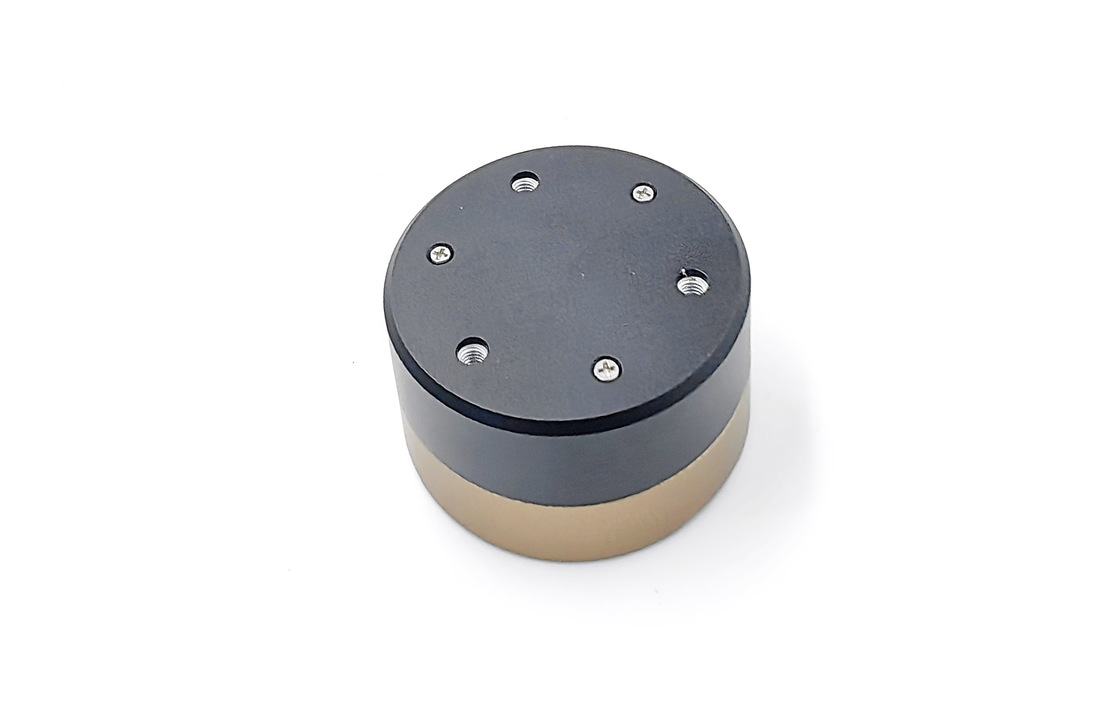

RS422 デジタル通信付き 高ダイナミックレンジ 霧ジロスコップセンサー
製品説明
この製品は,光学サグナック効果に基づく慣性角速センサーで,製品の敏感軸に沿ったキャリアの角速を測定するために使用されます.この製品の角速感知装置は光ファイバーリングですデジタル・スローループ検知回路が採用され,外側の物理的な角速によって引き起こされる時計の向きと反時計の方向に広がる光の光路の違いを抽出する.光ファイバーリングで検出される"同時に" the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
構成
(a) 光路ユニットは,SLD光源,光ファイバーリ,統合された光相調節器,光ファイバーカップラーおよび光検出器からなる.
(b) 回路ユニットは光源駆動回路と検出・制御信号回路板から構成される.
c) ギロスコップの構造部品
製品構造と特徴
ギロスコップ構造は,典型的な光ファイバーリング構造設計スキームを採用し,小型化統合設計から,構造安定性 (衝撃と振動への耐性),抗共鳴構造的対称性,安装の容易さ,熱設計 (温度特性) などを考慮し,既存のジロ構造を最適化し設計しました.
製品使用
F60 ファイバーオプティックジロスコップは 長寿命 強い衝撃と振動耐性 広い測定範囲 高帯域幅 瞬時に起動 加速による漂流がない高い精度で船舶,航空機,車両,ロボットナビゲーション,位置付け,方向付け,安定制御などで広く使用できます.
ギロ作業電源
±5V電源,電源精度5%,電源の波動は20mVを超えない.全温度電源の最大インパルス電流は1.5Aである.室温での静止状態の電力の消費量は 2.5Wで,安定状態の完全温度の電源消費量は5Wを超えない.
主なパラメータ
| プロジェクト | ユニット | F60A | F60B | F60C | F60D |
| M についてイーサリング範囲 | o/s | ±400~±800 | |||
| 0のオフセット安定性 | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| バイアスの繰り返しがゼロ | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| ランダムウォーキング係数 | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| スケールファクター 非線形 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| スケールファクター 繰り返し性 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| スケールファクター 対称性 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| 開始時間 | s | ≤1 | |||
| 帯域幅 | Hz | >200 | |||
| 電源 | V | -5,+5 | |||
| パワー | W | ≤6 | |||
| 動作温度 | oC | -40~+65 | |||
| 貯蔵温度 | oC | -45~+85 | |||
| 振動 | Hz,g2/Hz | 20~2000,0.06 | |||
| ショック | g,ms | 30,11 | |||
| データ更新率 | Hz | 200~2000 | |||
| バウッド率 | bps | 115200~921600 | |||
| 出力方法 | / | 放送 (デフォルト) / 起動 (カスタム) | |||
| インターフェースレベル | / | RS-422 | |||
| コネクタ | / | J30J-15TJL | |||
| 形状のサイズ | mm | Φ60×32 | |||
サイズ
主要な応用分野
