| ブランド名: | Firepower |
| モデル番号: | 16488C |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 500/月 |

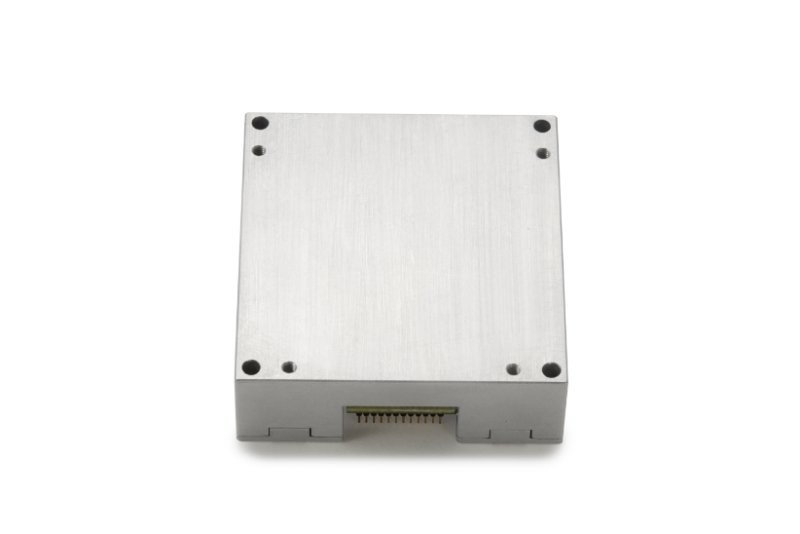

軽量慣性計測ユニット 6軸慣性センサー 広範囲16488C
製品の説明
この16488C 多自由度慣性計測ユニットは、3軸ジャイロスコープ、3軸加速度計、3軸磁力計、および圧力センサーを内蔵した完全な慣性システムであり、キャリアの3軸角速度、加速度、3軸磁場、気圧などのパラメータを測定し、SPIを介して通信プロトコルに従って、誤差補正（温度補正、設置ミスアライメント角補正、非線形補正などを含む）後のデータを出力します。
技術的パラメータ
| パラメータ | 試験条件 | 最小 | 標準 | 最大 | 単位 | |
| ジャイロ | ダイナミック測定範囲 | 設定可能 (最大 ± 1000) | ±450 | º/s | ||
| ゼロバイアス不安定性 | アラン分散、より優れている | 5.1 | º/h | |||
| ゼロバイアス安定性 | 1秒スムージング、rms、より優れている | 30 | º/h | |||
| 全温度範囲でのゼロバイアス | -40 ºC ~ 85 ºC、10秒スムージング、rms | 0.03 | º/s | |||
| ランダムウォーク | 1б | 0.26 | º/√h | |||
| ゼロバイアス再現性 | 1б | 100 | º/h | |||
| 出力ノイズ | フィルタリングなし、rms | 0.135 | º/s | |||
| スケールファクタ再現性 | 1б | 0.1 | % | |||
| スケールファクタ非線形性 | FS=450 º/s | 0.01 | %FS | |||
| 帯域幅 (-3dB) | 330 | Hz | ||||
| クロスカップリング | 0.1 | % | ||||
| 加速度計 | ダイナミック測定範囲 | 設定可能 (最大 ± 40) | ±18 | g | ||
| ゼロバイアス安定性 | アラン分散 | 0.07 | mg | |||
| 全温度範囲でのゼロバイアス | -40 ºC ~ 85 ºC、10秒スムージング、rms | 5 | mg | |||
| ランダムウォーク | 1б | 0.029 | m/s/√h | |||
| ゼロバイアス再現性 | 1б | 5 | mg | |||
| 出力ノイズ | フィルタリングなし、rms | 1 | mg | |||
| スケールファクタ再現性 | 1б | 0.1 | % | |||
| スケールファクタ非線形性 | FS=10g | 0.1 | %FS | |||
| 帯域幅 (-3dB) | 330 | Hz | ||||
| クロスカップリング | 0.1 | % | ||||
| 磁力計 | ダイナミック測定範囲 | ±2.5 | ガウス | |||
| 感度 | 0.1 | mgauss/LSB | ||||
| 非線形性 | 0.5 | %FS | ||||
| 気圧計 | 圧力範囲 | 300 | 1100 | mbar | ||
| 感度 | 6.1 × 10-7 | mbar/LSB | ||||
| 総誤差 | 4.5 | mbar | ||||
| 相対誤差 | 2.5 | mbar | ||||
| 非線形性 | 0.1 | %FS | ||||
| 通信インターフェース | 1 spi | 入力クロック周波数 | 15 | MHz | ||
| 電気的特性 | 電圧 | DC | 2.5 | 3.3 ± 10% | 5 | V |
| 消費電力 | 0.6 | 1 | W | |||
| リップル | P-P | 100 | mV | |||
| 重量 | 48±2 | g | ||||
| 使用環境 | 動作温度 | スケーラブル | -40 | 85 | ºC | |
| 保管温度 | -55 | 85 | ºC | |||
| 振動 | 10~2000Hz,6.06g | |||||
| 衝撃 | 5000g,0.1ms | |||||
寸法
梱包と発送
