| ブランド名: | Firepower |
| モデル番号: | 16488HA |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 500/月 |

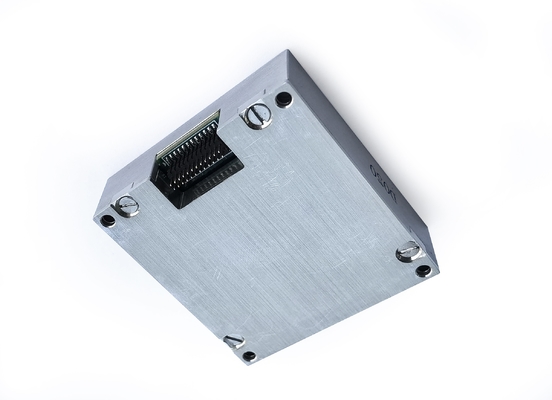

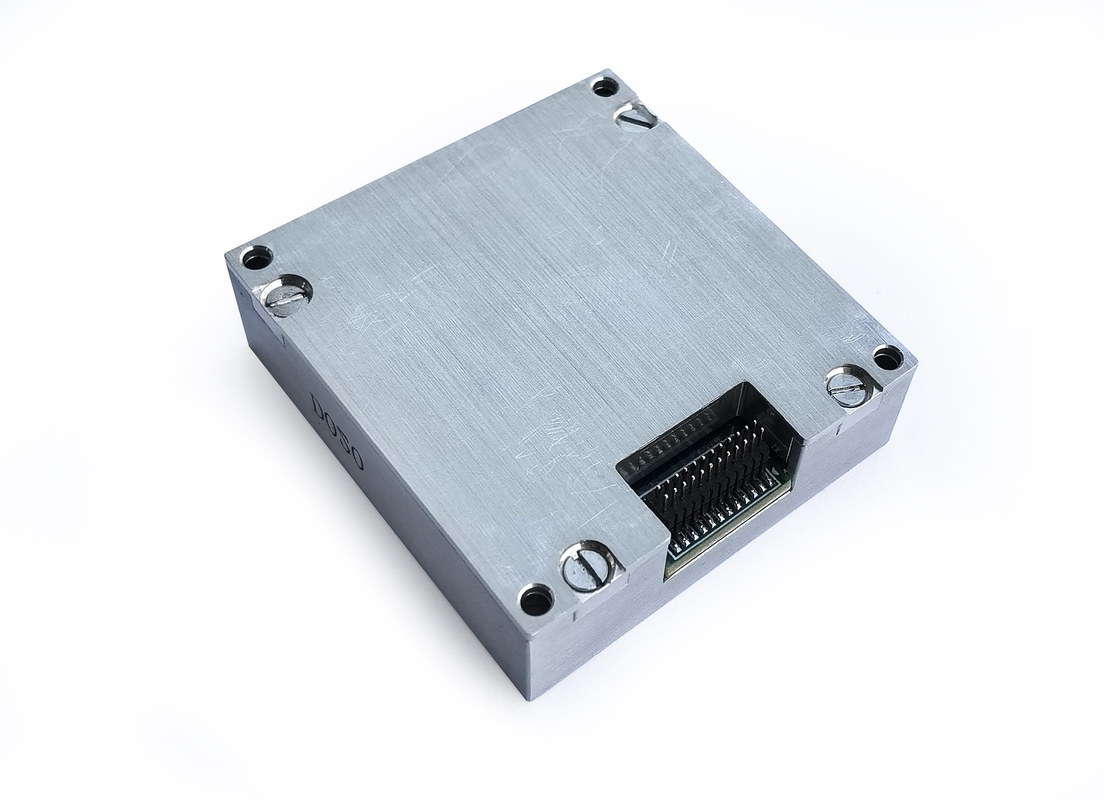

Stim300 交換 6 軸センサー IMU 慣性測定装置
製品説明
について16488HA 慣性測定装置は,三軸の角速度を測定するために使用される,内蔵3軸ジロスコップと3軸加速計を備えた完全な慣性システムである.輸送機の加速と他のパラメータ, 誤差補償 (温度補償,設置偏向角補償,非線形補償などを含む) 後にデータを出力します.通信プロトコルに従ってSPIを通じて.
主なパラメータ
| パラメータ | 試験条件 | 最低値 | 典型的な値 | 最大値 | ユニット | |
| ジロ | ダイナミック測定範囲 | ±500 | o/s | |||
| バイアス不安定性 | アラン偏差は | 0.3 | o/h | |||
| バイアス安定性 | 1s 滑らか,RMS,より良い | 10 | o/h | |||
| 全温度範囲のバイアス | -40 oC ~ 85 oC 10秒間スムーズ化,RMS | 0.005 | o/s | |||
| ランダムな歩き方 | 1b | 0.15 | o/√h | |||
| バイアスの繰り返し性 | 1b | 10 | o/h | |||
| 出力騒音 | フィルタリングなし RMS | 0.05 | o/s | |||
| スケールファクタルの繰り返し性 | 1b | 0.01 | % | |||
| スケールファクター非線形性 | 1b | 0.01 | % | |||
| スケールファクター | FS=450o/s 32ビット | 2621440 | LSB/°/秒 | |||
| 帯域幅 (-3dB) | 250 | Hz | ||||
| 交叉結合 | 0.1 | % | ||||
| 加速感度 | 1 | °/h/g | ||||
| 振動調整効果 | 0.5 | °/h/g2 | ||||
| レゾナント周波数 | 12k | Hz | ||||
| アクセロメーター | ダイナミック測定範囲 | ±20 | g | |||
| バイアス安定性 | アラン偏差 | 2 | ug | |||
| 全温度範囲のバイアス | -40 oC ~ 85 oC 10秒間スムーズ化,RMS | 1 | 塩分 | |||
| ランダムな歩き方 | 1b | 0.029 | m/s/√h | |||
| バイアスの繰り返し性 | 1b | 5 | 塩分 | |||
| 出力騒音 | フィルタリングなし RMS | 0.5 | 塩分 | |||
| スケールファクタルの繰り返し性 | 1b | 0.1 | % | |||
| スケールファクター非線形性 | FS=20g | 0.1 | %FS | |||
| スケールファクター | ±20,32ビット | 65536000 | g/LSB | |||
| 帯域幅 (-3dB) | 250 | Hz | ||||
| 交叉結合 | 0.1 | % | ||||
| 温度 | スケールファクター | 0.0125 | °C/LSB | |||
| 通信インターフェース | 1方向SPI | 時計の周波数を入力します. | 8 | 15 | メガHz | |
| 電気特性 | 電圧 | 直流 | 3.3 ± 10% | V | ||
| 電力消費量 | 1 | 1.5 | W | |||
| リップル | P-P | 48±2 | 100 | mV | ||
| 使用環境 | 動作温度 | 拡張性 | -40歳 | 85 | oC | |
| 保存温度 | -55歳 | 85 | oC | |||
| 振動 | 10~2000Hz6.06g | |||||
| 影響 | 1000g0.1ms | |||||
輪郭図
主な応用分野
梱包& 輸送
