| ブランド名: | FIREPOWER |
| モデル番号: | 16488HA |

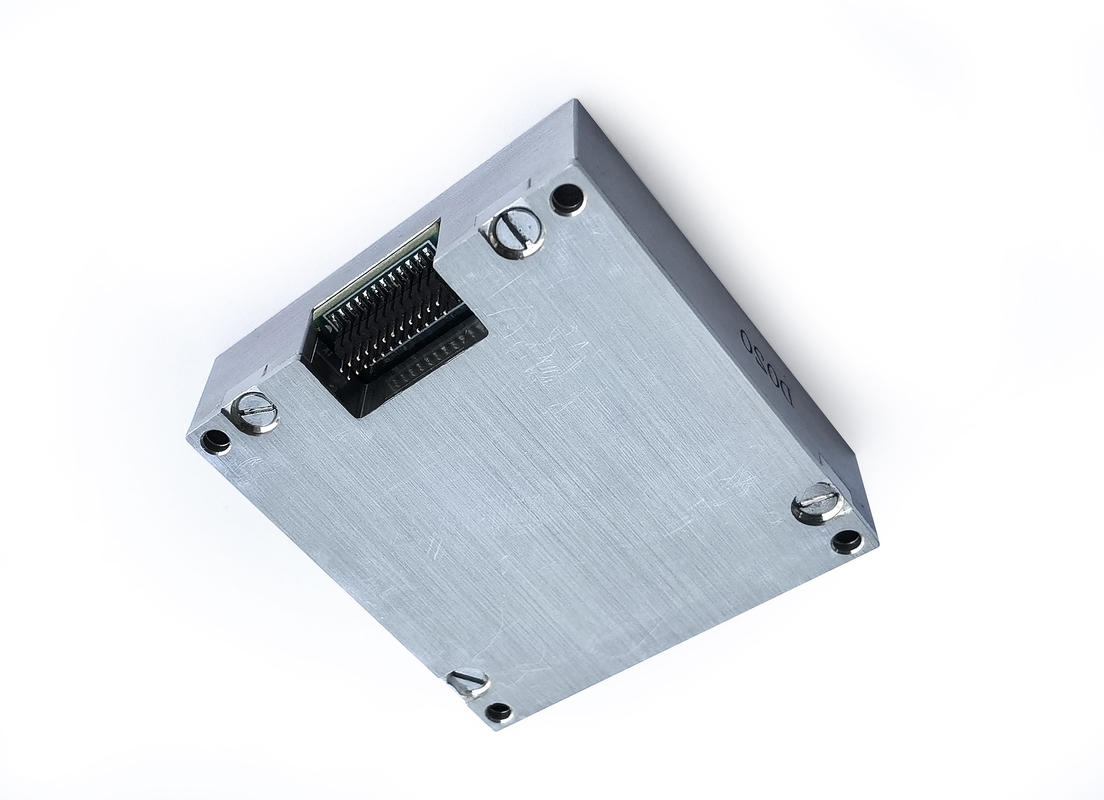

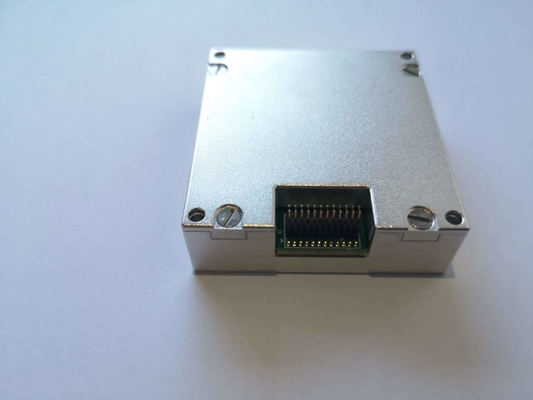

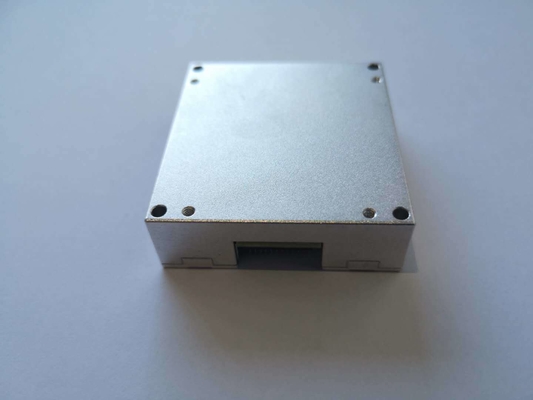

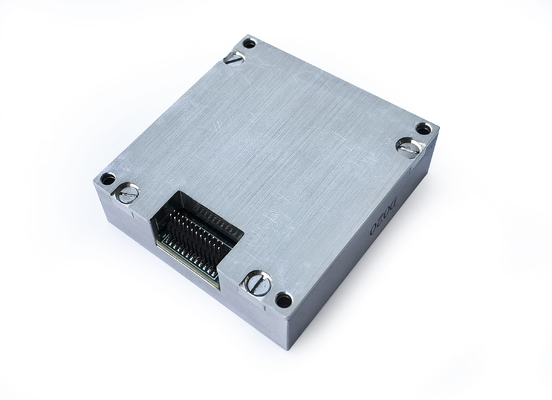

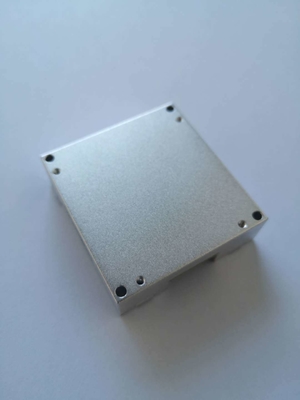

ADIS16488 交換センサー メムス 慣性測定装置 センサー イムウ 加速計 ジロ
16488HA慣性測定装置は,内蔵3軸ジロスコップと3軸加速計を備えた完全な慣性システムで,3軸の角速度を測定するために使用されます.輸送機の加速と他のパラメータ, 誤差補償 (温度補償,設置偏向角補償,非線形補償などを含む) 後にデータを出力します.通信プロトコルに従ってSPIを通じて.
|
パラメータ |
試験条件 |
最低値 |
典型的な値 |
最大値 |
ユニット |
|
|
ギロスコープ |
ダイナミック測定範囲 |
|
|
±450 |
|
o/s |
|
ゼロバイアス不安定性 |
アラン偏差は |
|
0.3 |
|
o/h |
|
|
バイアス安定性ゼロ |
10秒スムーズ,RMS,より良い |
|
3 |
|
o/h |
|
|
全温度範囲でゼロバイアス |
-40 °C~85 °C,10秒間滑らか rms |
|
20 |
|
o/h |
|
|
ランダムな歩き方 |
1σ |
|
0.15 |
|
o/√h |
|
|
バイアスゼロの繰り返し性 |
1σ |
|
5 |
|
o/h |
|
|
スケールファクタルの繰り返し性 |
1σ |
|
100 |
|
ppm |
|
|
スケールファクター非線形性 |
1σ |
|
100 |
|
ppm |
|
|
帯域幅 (-3dB) |
|
|
250 |
|
Hz |
|
|
交叉結合 |
|
|
0.1 |
|
% |
|
|
決議 |
|
|
2 |
|
o/h |
|
|
加速感度 |
|
|
2 |
|
°/h/g |
|
|
アクセロメーター |
ダイナミック測定範囲 |
|
|
±20 |
|
g |
|
バイアス安定性ゼロ |
アラン偏差 |
|
0.07 |
|
塩分 |
|
|
|
|
|
|
|
|
|
|
全温度範囲でゼロバイアス |
-40 °C~85 °C,10秒間滑らか rms |
|
3 |
|
塩分 |
|
|
バイアス安定性ゼロ |
10秒スムーズ,RMS,より良い |
|
0.25 |
|
塩分 |
|
|
ランダムな歩き方 |
1σ |
|
0.029 |
|
m/s/√h |
|
|
バイアスゼロの繰り返し性 |
1σ |
|
0.5 |
|
塩分 |
|
|
スケールファクタルの繰り返し性 |
1σ |
|
500 |
|
ppm |
|
|
スケールファクター非線形性 |
FS=20g |
|
500 |
|
ppm |
|
|
帯域幅 (-3dB) |
|
|
250 |
|
Hz |
|
|
交叉結合 |
|
|
0.1 |
|
% |
|
|
コミュニケーション インターフェース |
1方向SPI |
時計の周波数を入力します. |
|
8 |
15 |
メガHz |
|
電気特性 |
電圧 |
直流 |
|
3.3 |
|
V |
|
電力消費量 |
|
|
1.5 |
1.5 |
W |
|
|
リップル |
P-P |
|
48±2 |
100 |
mV |
|
|
使用環境 |
動作温度 |
|
-45歳 |
|
85 |
°C |
|
保存温度 |
|
-55歳 |
|
85 |
°C |
|
