| ブランド名: | Firepower |
| モデル番号: | 16488HA |
| MOQ: | 1 |
| 価格: | 2000$ |
| 支払条件: | L/C,D/A,D/P,T/T,Western Union |
| 供給能力: | 500/month |

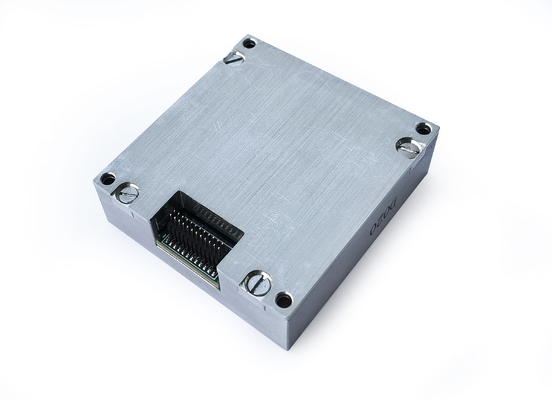

高性能MEMS慣性計測ユニットIMUセンサーADIS16488代替品

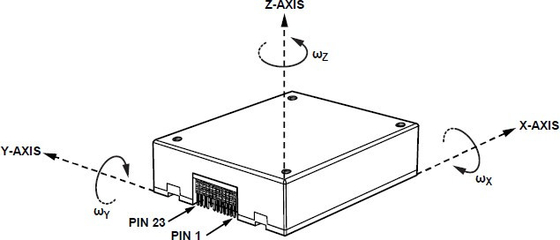

この16488HA慣性計測ユニット（IMU）は、3軸ジャイロスコープと3軸加速度計をコンパクトなモジュール内に組み合わせた、完全に統合された慣性センシングシステムです。ホストプラットフォームの3軸角速度と線形加速度を正確に測定するように設計されています。
このシステムは、高度な誤差補正を実行します。これには以下が含まれます:
温度補正
設置位置のずれ補正
非線形性補正。
補正後、ユニットは標準化された通信プロトコルに従い、SPIデジタルインターフェースを介して高精度な慣性データを出力します。これにより、16488HA IMUは、動的な環境下で信頼性と安定したモーションセンシングを必要とする組み込みアプリケーションに非常に適しています。
|
パラメータ |
試験条件 |
最小値 |
標準値 |
最大値 |
単位 |
|
|
Gジャイロスコープ |
ダイナミック測定範囲 |
|
|
±450 |
|
º/s |
|
ゼロバイアス不安定性 |
アラン分散、より優れている |
|
0.3 |
|
º/h |
|
|
ゼロバイアス安定性 |
10秒スムージング、RMS、より優れている |
|
3 |
|
º/h |
|
|
全温度範囲でのゼロバイアス |
-40 ℃ ~ 85 ℃、10秒スムージング、 rms |
|
20 |
|
º/h |
|
|
ランダムウォーク |
1σ |
|
0.15 |
|
º/√h |
|
|
ゼロバイアス再現性 |
1σ |
|
5 |
|
º/h |
|
|
スケールファクタ再現性 |
1σ |
|
100 |
|
ppm |
|
|
スケールファクタ非線形性 |
1σ |
|
100 |
|
ppm |
|
|
帯域幅（-3dB） |
|
|
250 |
|
Hz |
|
|
クロスカップリング |
|
|
0.1 |
|
% |
|
|
分解能 |
|
|
2 |
|
º/h |
|
|
加速度感度 |
|
|
2 |
|
°/h/g |
|
|
加速度計 |
ダイナミック測定範囲 |
|
|
±20 |
|
g |
|
ゼロバイアス安定性 |
アラン分散 |
|
0.07 |
|
mg |
|
|
|
|
|
|
|
|
|
|
全温度範囲でのゼロバイアス |
-40 ℃ ~ 85 ℃、10秒スムージング、 rms |
|
3 |
|
mg |
|
|
ゼロバイアス安定性 |
10秒スムージング、RMS、より優れている |
|
0.25 |
|
mg |
|
|
ランダムウォーク |
1σ |
|
0.029 |
|
m/s/√h |
|
|
ゼロバイアス再現性 |
1σ |
|
0.5 |
|
mg |
|
|
スケールファクタ再現性 |
1σ |
|
500 |
|
ppm |
|
|
スケールファクタ非線形性 |
FS=20g |
|
500 |
|
ppm |
|
|
帯域幅（-3dB） |
|
|
250 |
|
Hz |
|
|
クロスカップリング |
|
|
0.1 |
|
% |
|
|
通信 インターフェース |
1方向SPI |
クロック周波数を入力 |
|
8 |
15 |
MHz |
|
電気的特性 |
電圧 |
直流 |
|
3.3 |
|
V |
|
消費電力 |
|
|
1.5 |
1.5 |
W |
|
|
リップル |
P-P |
|
48±2 |
100 |
mV |
|
|
使用環境 |
動作温度 |
|
-45 |
|
85 |
℃ |
|
保管温度 |
|
-55 |
|
85 |
℃ |
|
