繊維光学のジャイロコンパス
Created with Pixso.

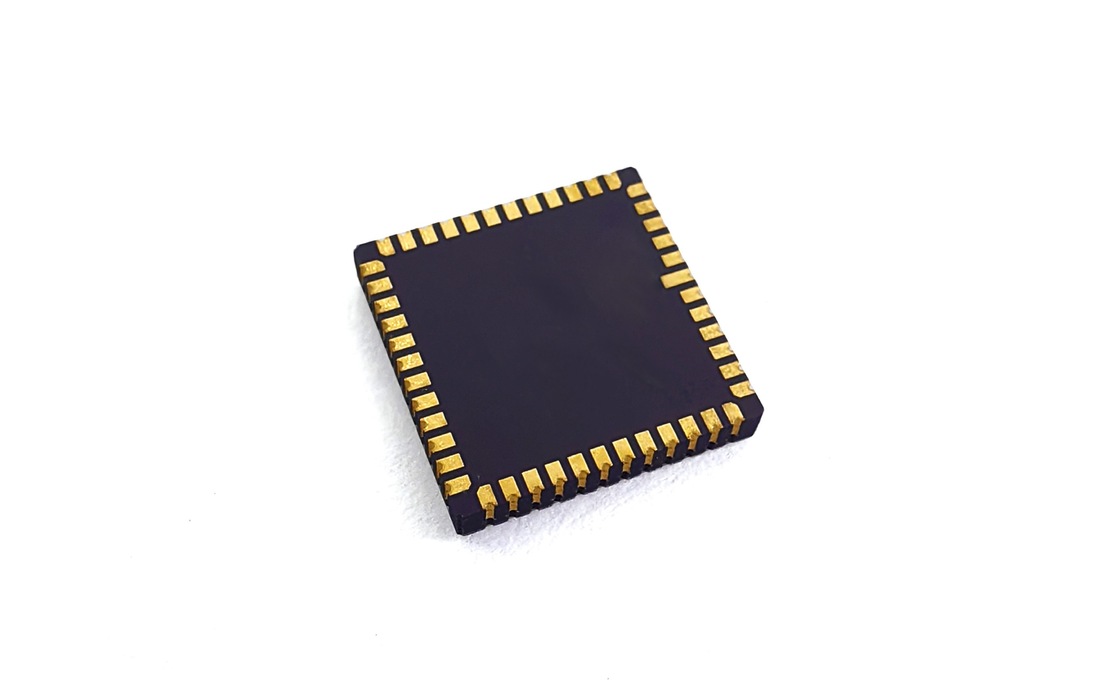

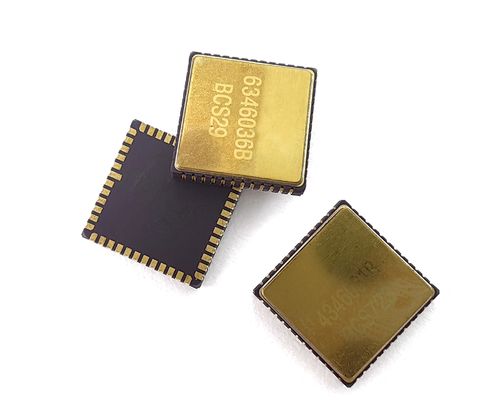

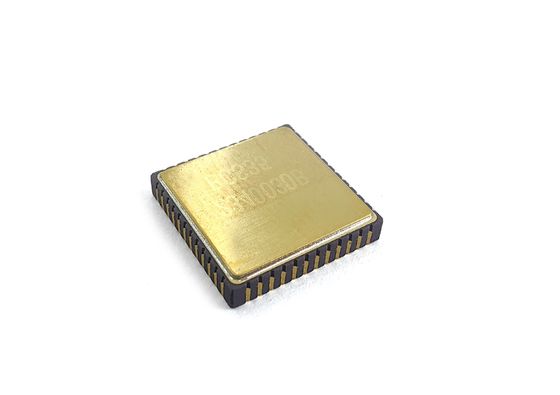

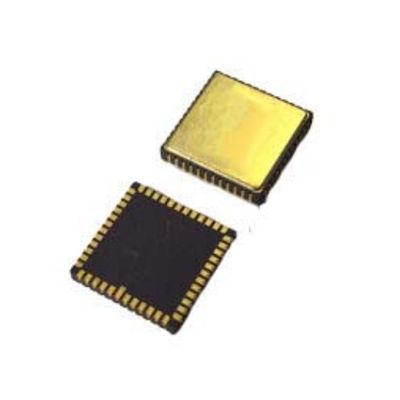

MEMS IMU & 慣性航法システム向け高安定性MEMSジャイロスコープチップ

MEMS IMU & 慣性航法システム向け高安定性MEMSジャイロスコープチップ

ブランド名: Firepower
モデル番号: MGZ221HC-A4
MOQ: 1
価格: 交渉可能
支払条件: T/T、L/C、ウェスタンユニオン
供給能力: 100pcs/月
詳細情報
起源の場所:
中国
証明:
CE
製品名:
GYRO PCB
範囲:
400°/s
帯域幅:
200Hz、@3dB (カスタマイズ可能)
解決:
24ビット
スケールファクター:
16000 lsb/度/秒 @25℃
遅延 (カスタマイズ):
<1.5ms
パッケージの詳細:
sponge+box
供給の能力:
100pcs/月
ハイライト:

IMU向けMEMSジャイロスコープチップ

,

航法用高安定性ジャイロスコープ

,

MEMS慣性航法システムチップ

製品説明
MEMS IMU と慣性ナビゲーションシステムのための高安定性MEMS ギロスコップチップ
MEMSジロチップ 高精度ナビゲーション用光ファイバージロPCB
ピンVCP,VREF,VBUF,VREGの脱結合コンデンサは,ピンにできるだけ近くに置き,トラスの等価抵抗を最小限にする必要があります.
  • VREF,VBUF,VREGの脱カップコンデンサターの他の端は,最も近いAVSS_LNに接続され,その後磁気ビーズ経由で信号を地面にします.
  • VCC と VIO の解離電容器も対応するピンの近くに置かれます.VCC が正常に動作しているとき,総電流は約 35 mA です.ストレージ安定性を確保するために広いPCB痕跡を必要とする.
  • 装置のスムーズな組み立てのために,パッケージの下のルーティングを避けるようにしてください.
  • ストレスの集中区域を避けるために部品の位置を特定する.大きな熱消耗要素や外部の機械接触,挤出,引く領域を避ける必要があります.位置付けシールが整体設置中に歪みやすい場所.
MEMS IMU & 慣性航法システム向け高安定性MEMSジャイロスコープチップ 0
製品パラメータ
パフォーマンス
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
範囲 デグ/秒 400 400 400
バンド幅 @3DB パーソナライズ Hz 200 200 300
出力精度 (デジタルSPI) ビット 24 24 24
出力率 (ODR) (カスタマイズ) Hz 12K 12K 12K
遅延 (カスタマイズ) ms <1.5 <1.5 <1
バイアス安定性 デグ/時間 ((1o) <0.1 <0.5 <0.1
バイアス安定性 (1σ 10s) デグ/時間 ((1o) <1 <5 <1
バイアス安定性 (1σ 1s) デグ/時間 ((1o) <3> <15 <3>
温度に対する偏差誤差 (1σ) デグ/時間 ((1o) <10 <30 10
バイアス温度変動,校正 ((1σ) デグ/時間 ((1o) <1 <10 <1
バイアスの繰り返し性 デグ/時間 ((1o) <0.5 <3> <0.3
25°C のスケールファクタ lsb/度/秒 16000 16000 20000
スケールファクター重複性 (1σ) ppm ((1o) <20ppm <20ppm <100ppm
スケール因子と温度 (1σ) ppm ((1o) <100ppm <100ppm <300ppm
スケールファクター非線形性 (1σ) ppm < 150ppm < 150ppm <300ppm
角式ランダムウォーキング (ARW) °/√h <0.05 <0.25 <0.05
騒音 (ピークからピーク) デグ/秒 <0.35 <0.4 <0.25
GValue の感度 °/h/g <1 <3> <1
振動修正エラー (12gRMS,20-2000) °/h/g ((rms) <1 <3> <1
電源開いた時間 (有効データ) s 750m
センサーの共鳴周波数 hz 10.5k-13.5k
環境に適性
  • 衝撃 (電源開いた): 500g,1ms
  • 衝撃抵抗 (電源停止): 10000g,10ms
  • 振動 (電源オン): 18g rms (20Hzから2kHz)
  • 作業温度: -40°Cから+85°C
  • 保存温度: -55°C から +125°C
  • 供給電圧: 5±0.25V
  • 電流消費量: 45mAA
MEMS IMU & 慣性航法システム向け高安定性MEMSジャイロスコープチップ 1
設置
高性能MEMSジロスコップは 高精度な試験機器です 設計の最良の効果を達成するために装置をPCBボードに設置する際には,以下の側面を考慮することが推奨されます.:
  • センサーのPCBの配置を評価し最適化するために,設計段階で以下の側面を考慮し,追加のツールを使用することが推奨されます.
    • 熱性の面では
    • メカニカルストレスの場合:屈曲測定および/または有限要素シミュレーション
    • 衝撃耐性: 対象アプリケーションのPCBが推奨された方法で溶接された後,ドロップテストを行います.
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • 薄いPCBボードの固有のストレスは小さいため,PCBの厚さを最小限に保つことが一般的に推奨されます (推奨:1.6 ~ 2.0mm)
    • センサーをボタンの下に直接またはボタン近くに置くのは,機械的なストレスのために推奨されません.
    • これは,PCBボードを熱し,センサーの温度上昇を引き起こす可能性があるため,コントローラやグラフィックチップなどの非常にホットスポット近くにセンサーを置くことは推奨されません
