| ブランド名: | FIREPOWER |
| モデル番号: | 16488HB |
| MOQ: | 1 |
| 支払条件: | LC、T/T |
| 供給能力: | 500/月 |

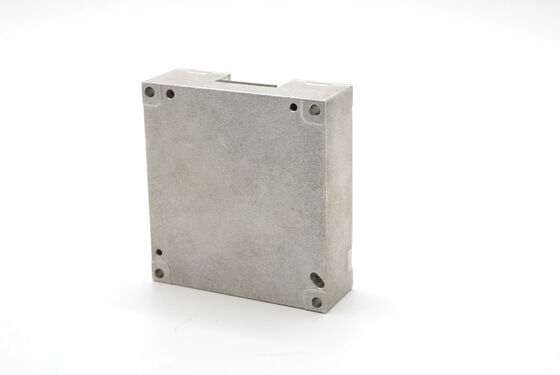

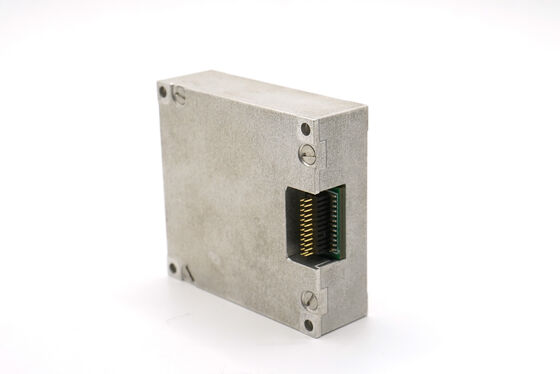

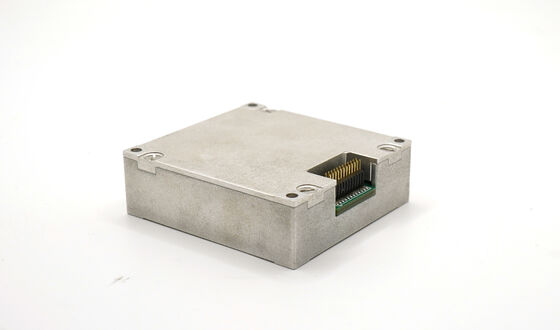

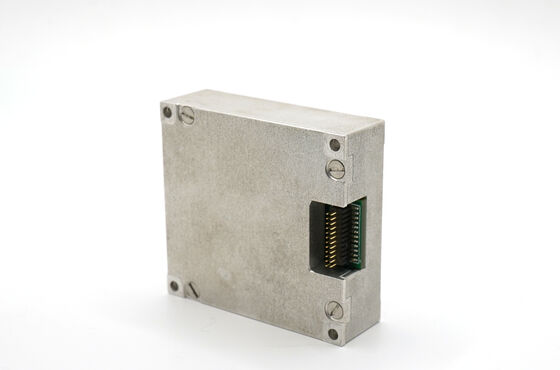

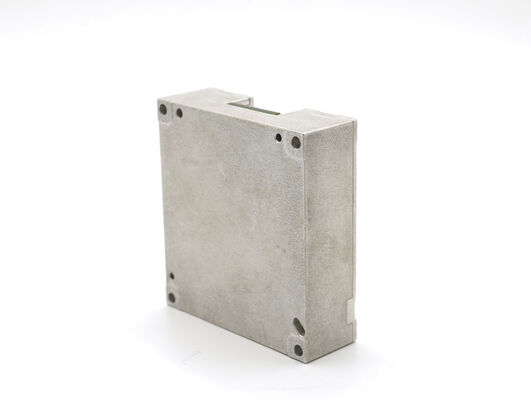

ADIS16488HB 多度自由性の慣性測定装置は,3軸ジロスコップ,3軸加速計,3軸磁気計を備えた完全な慣性システムである.圧力センサーこの先進的なIMUは 3軸の角速,加速, 3軸の磁場,空気圧,その他の重要なパラメータを測定します装置はエラー補償データ (温度補償を含む) を出力します.SPIまたはUART通信プロトコルを通じて.
| パラメータ | 試験条件 | 最低値 | 典型的な値 | 最大値 | ユニット | |
|---|---|---|---|---|---|---|
| ギロスコープ | ダイナミック測定範囲 | 500 | 2000 | °/s | ||
| バイアス安定性ゼロ | アラン偏差,Z軸 | 0.8 | °/h | |||
| アラン偏差,X軸とY軸 | 1.6 | °/h | ||||
| 平均10秒 (-40 °C~+70 °C,恒温) Z軸 | 3 | °/h | ||||
| 平均10秒 (-40 °C~+70 °C,恒温) X軸とY軸 | 6 | °/h | ||||
| バイアスゼロ | ゼロバイアス範囲,Z軸 | ±007 | °/s | |||
| ゼロバイアス範囲,X軸とY軸 | ±02 | °/s | ||||
| 全温度範囲のゼロバイアス変化,Z軸1 | ±002 | °/s | ||||
| 温度,XとYの差異をゼロにする 軸1 | ±006 | °/s | ||||
| 連続的な開始 繰り返し性,Z軸 | 0.002 | |||||
| 連続的な開始 繰り返し性 X軸とY軸 | 0.006 | |||||
| 日々の起動繰り返し,Z軸 | 0.003 | /s | ||||
| 日々,X軸とY軸で繰り返しを開始 | 0.009 | °/s | ||||
| 偏差に対する線形加速の効果 | 0.002 | °/s/g | ||||
| 振動のゼロバイアスへの影響,振動前の変化と振動後の変化 | 0.002 | °/s/g | ||||
| 振動のゼロバイアスへの影響,振動前の変化と振動中の変化 2 | 0.002 | °/s/g | ||||
| スケールファクター | スケールファクター精度,Z軸 | 0.3 | % | |||
| スケールファクタ精度,X軸とY軸 | 0.6 | % | ||||
| スケールファクター非線形性,Z軸 | 0.01 | %FS | ||||
| スケールファクター 非線形性,X軸とY軸 | 0.02 | %FS | ||||
| 角式ランダムウォーク | 0.15 | °/ √h | ||||
| 騒音密度 | 0.001 | °/s/ √Hz | ||||
| 決議 | 3.052*10-7 | /s/LSB | ||||
| 帯域幅 | 200 | Hz | ||||
| アクセロメーター | ダイナミック測定範囲 | 16 | 200 | gについて | ||
| バイアス安定性ゼロ | アラン偏差 | 0.06 | 塩分 | |||
| 平均10秒 (-40 °C~+70 °C,恒温) | 0.4 | 塩分 | ||||
| バイアスゼロ | 偏差ゼロ範囲 | 2 | 塩分 | |||
| 全温度範囲内のゼロバイアスの変化,ピーク対ピーク値1 | 4 | 塩分 | ||||
| 連続的な起動の繰り返し | 0.5 | 塩分 | ||||
| 繰り返しが毎日のように開始されます | 0.8 | 塩分 | ||||
| ゼロバイアス温度係数 | 0.05 | 0.1 | mg/°C | |||
| 磁気計 | 磁場範囲 | ブラグ,シー | ±13 | ガウス | ||
| ブグ,ブグ | ±25 | ガウス | ||||
| 決議 | 0.3 | μT | ||||
| 航路の正確さ | 30 μTの水平地磁気成分,25 °C | ±25 | デグ | |||
| ダイナミック測定範囲 | 2.5 | ガウス | ||||
| バイアスゼロ | 磁性でない環境 | 15 | オーガース | |||
| バロメーター | ダイナミック測定範囲 | 300 | 1100 | マバー | ||
| バイアスゼロ | 4.5 | マバー | ||||
| 通信インターフェース | 1方向SPI | バウッド率 | 15 | メガHz | ||
| 1方向C A N | バウッド率 | 1 | メガHz | |||
| 採取頻度 | SPI | 2460 | 2460 | Hz | ||
| できない | 200 | |||||
| 電気特性 | 電圧 | 3.0 | 3.3 | 3.6 | V | |
| 電力消費量 | 1.5 | W | ||||
| リップル | P-P | 100 | mV | |||
| 決済時間 | 0Vから3.3V | 80 | ms | |||
| 構造的特徴 | サイズ | 47*44*14 | mm | |||
| 体重 | 50 | gについて | ||||
| 使用環境 | 動作温度 | -40歳 | 70 | °C | ||
| 保存温度 | -45歳 | 75 | °C | |||
| 信頼性 | MTBF | 20000 | h | |||
| 連続労働時間 | 120 | h | ||||
①: 温度変化プロセス全体のゼロ偏差を計算し,温度変化速度は ≤ 1 °C/min で,温度範囲は -40 °C ~ + 70 °C | ||||||
表1. 16488HB 製品指数
