| ブランド名: | FIREPOWER |
| モデル番号: | 16488HB |
| MOQ: | 1 |
| 支払条件: | LC、T/T |
| 供給能力: | 500/月 |

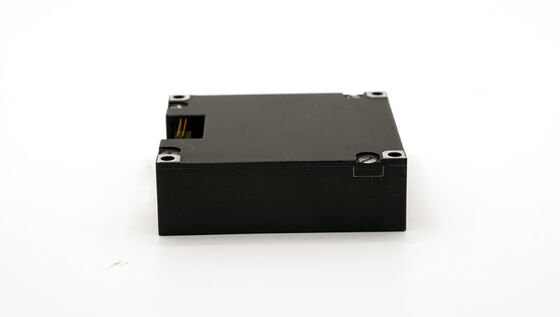

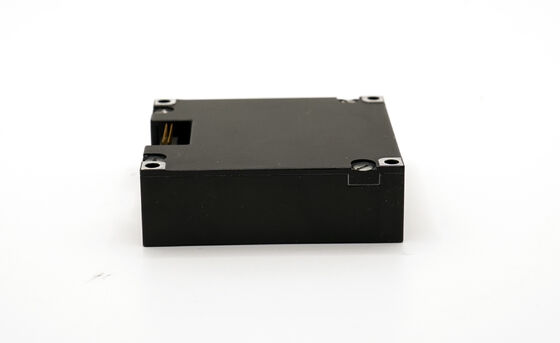

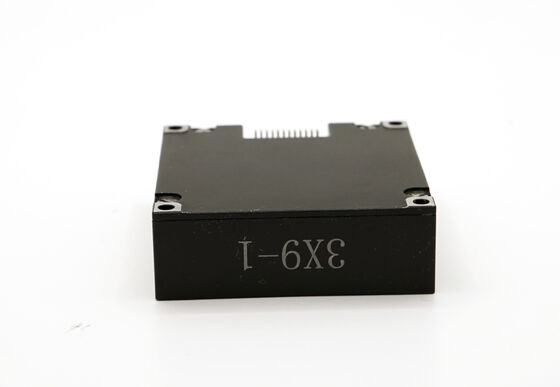

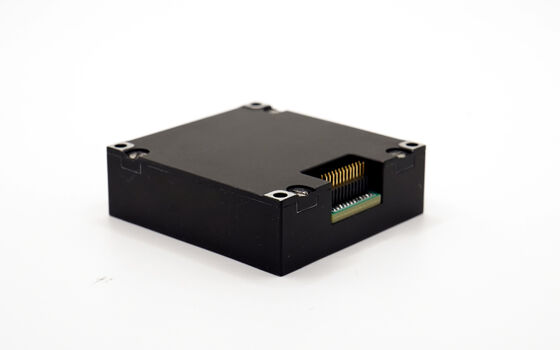

3軸の加速計,陀螺計,磁気計,気圧計を備えて 動きと環境を総合的に検出します
16488HB IMUは,3軸ジロスコップ,加速計,磁気計,気圧計を装備した完全な慣性測定装置です.温度変動,不整列,そして非線形性重要なシステム統合のためにSPIまたはUART通信による高精度で信頼性の高いデータ出力を確保します.
|
パラメータ |
試験条件 |
最低値 |
典型的な値 |
最大値 |
ユニット |
|
|
ギロスコープ |
ダイナミック測定範囲 |
500 |
2000 |
°/s |
||
|
バイアス安定性ゼロ |
アラン偏差,Z軸 |
0.8 |
°/h |
|||
|
アラン偏差,X軸とY軸 |
1.6 |
°/h |
||||
|
平均10秒 (-40 °C~+70 °C,恒温) |
3 |
°/h |
||||
|
平均10秒 (-40 °C~+70 °C,恒温) |
6 |
°/h |
||||
|
バイアスゼロ |
ゼロバイアス範囲,Z軸 |
±007 |
°/s |
|||
|
ゼロバイアス範囲,X軸とY軸 |
±02 |
°/s |
||||
|
全温度範囲のゼロバイアス変化,Z軸1 |
±002 |
°/s |
||||
|
温度,XとYの差異をゼロにする |
±006 |
°/s |
||||
|
連続的な開始 繰り返し性,Z軸 |
0.002 |
|||||
|
連続的な開始 繰り返し性 X軸とY軸 |
0.006 |
|||||
|
日々の起動繰り返し,Z軸 |
0.003 |
/s |
||||
|
日々,X軸とY軸で繰り返しを開始 |
0.009 |
°/s |
||||
|
偏差に対する線形加速の効果 |
0.002 |
°/s/g |
||||
|
振動のゼロバイアスへの影響,振動前の変化と振動後の変化 |
0.002 |
°/s/g |
||||
|
振動のゼロバイアスへの影響,振動前の変化と振動中の変化 2 |
0.002 |
°/s/g |
||||
|
スケールファクター |
スケールファクター精度,Z軸 |
0.3 |
% |
|||
|
スケールファクタ精度,X軸とY軸 |
0.6 |
% |
||||
|
スケールファクター非線形性,Z軸 |
0.01 |
%FS |
||||
|
スケールファクター 非線形性,X軸とY軸 |
0.02 |
%FS |
||||
|
角式ランダムウォーク |
0.15 |
°/ √h |
||||
|
騒音密度 |
0.001 |
°/s/ √Hz |
||||
|
決議 |
3.052*10-7 |
/s/LSB |
||||
|
帯域幅 |
200 |
Hz |
||||
|
アクセロメーター |
ダイナミック測定範囲 |
16 |
200 |
gについて |
||
|
バイアス安定性ゼロ |
アラン偏差 |
0.06 |
塩分 |
|||
|
平均10秒 (-40 °C~+70 °C,恒温) |
0.4 |
塩分 |
||||
|
バイアスゼロ |
偏差ゼロ範囲 |
2 |
塩分 |
|||
|
全温度範囲内のゼロバイアスの変化,ピーク対ピーク値1 |
4 |
塩分 |
||||
|
連続的な起動の繰り返し |
0.5 |
塩分 |
||||
|
繰り返しが毎日のように開始されます |
0.8 |
塩分 |
||||
|
ゼロバイアス温度係数 |
0.05 |
0.1 |
mg/°C |
|||
表1. 16488HB 製品指数
|
パラメータ |
試験条件 |
最低値 |
典型的な値 |
最大値 |
ユニット |
|
|
スケールファクター |
スケールファクター精度 |
0.5 |
% |
|||
|
スケールファクター非線形性 |
0.1 |
%FS |
||||
|
速さ ランダムな歩み |
0.029 |
m/s/ √hr |
||||
|
騒音密度 |
0.025 |
mg/ √Hz |
||||
|
決議 |
1.221*10-8 |
g/LSB |
||||
|
帯域幅 |
200 |
Hz |
||||
|
磁気計 |
磁場範囲 |
ブラグ,シー |
±13 |
ガウス |
||
|
ブグ,ブグ |
±25 |
ガウス |
||||
|
決議 |
0.3 |
μT |
||||
|
航路の正確さ |
30 μTの水平地磁気成分,25 °C |
±25 |
デグ |
|||
|
ダイナミック測定範囲 |
2.5 |
ガウス |
||||
|
バイアスゼロ |
磁性でない環境 |
15 |
オーガース |
|||
|
バロメーター |
ダイナミック測定範囲 |
300 |
1100 |
マバー |
||
|
バイアスゼロ |
4.5 |
マバー |
||||
|
通信インターフェース |
1方向SPI |
バウッド率 |
15 |
メガHz |
||
|
1方向C A N |
バウッド率 |
1 |
メガHz |
|||
|
採取頻度 |
SPI |
2460 |
2460 |
Hz |
||
|
できない |
200 |
|||||
|
電気特性 |
電圧 |
3.0 |
3.3 |
3.6 |
V |
|
|
電力消費量 |
1.5 |
W |
||||
|
リップル |
P-P |
100 |
mV |
|||
|
決済時間 |
0Vから3.3V |
80 |
ms |
|||
|
構造的特徴 |
サイズ |
47*44*14 |
mm |
|||
|
体重 |
50 |
gについて |
||||
|
使用環境 |
動作温度 |
-40歳 |
70 |
°C |
||
|
保存温度 |
-45歳 |
75 |
°C |
|||
|
振動 |
20~2000Hz |
|||||
|
影響 |
1000g0.5ms |
|||||
|
信頼性 |
MTBF |
20000 |
h |
|||
|
連続労働時間 |
120 |
h |
||||
|
①: 温度変化プロセス全体のゼロ偏差を計算し,温度変化速度は ≤ 1 °C/min で,温度範囲は -40 °C ~ + 70 °C |
||||||
