| ブランド名: | Firepower |
| モデル番号: | MGZ318HC-A1 |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 500/月 |

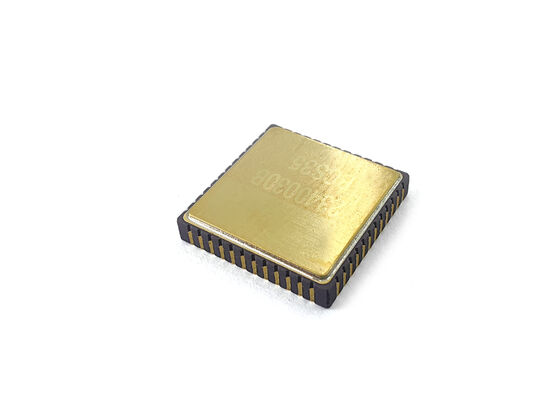

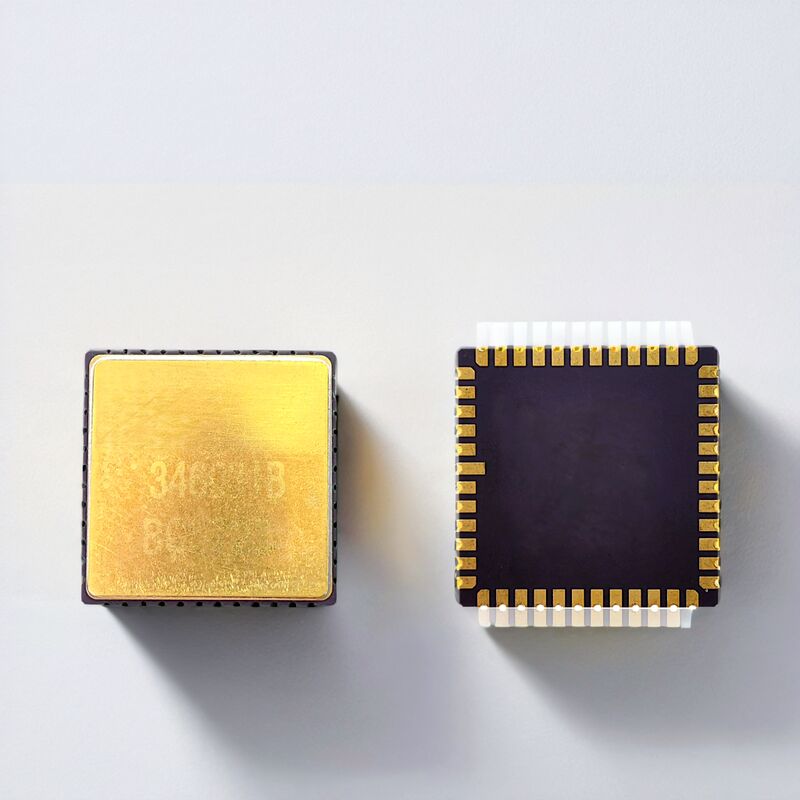

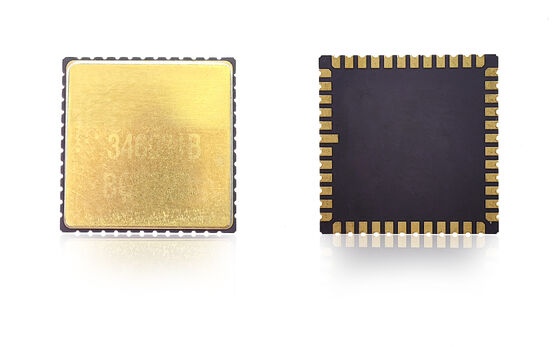

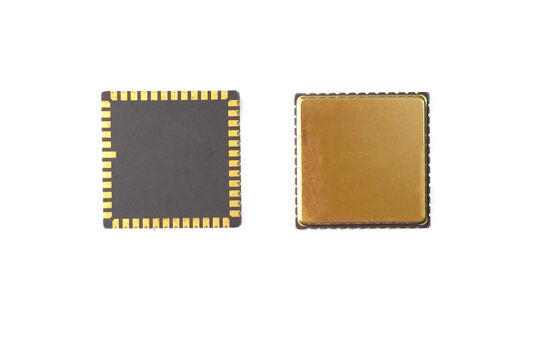

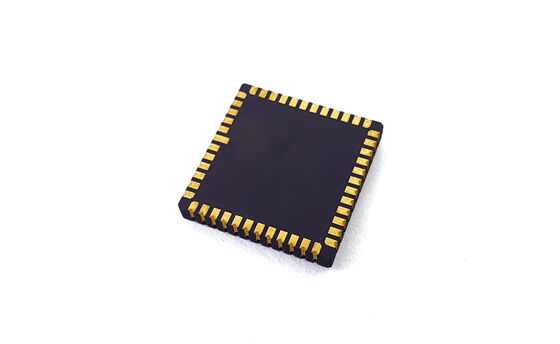

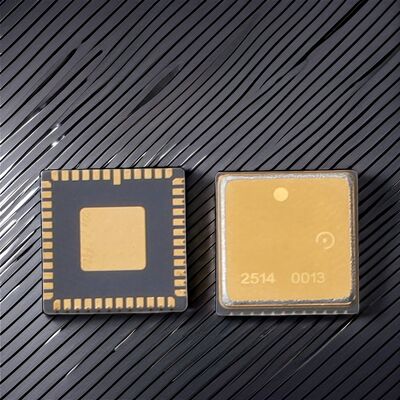

この高性能MEMSジロスコップチップは ナビゲーションと制御システムのための正確で安定した角速測定を提供します.優れた環境適応性飛行制御,慣性ナビゲーション,産業自動化に最適です
ピンVCP,VREF,VBUF,VREGの脱結合コンデンサは,ピンにできるだけ近くに置き,トラスの等価抵抗を最小限にする必要があります.VREF用の脱カップコンデンサターの他の端VCC,VBUF,およびVREGは,最も近いAVSS _ LNに接続され,磁気ビーズ経由で信号地面に接続される.VCCとVIOの脱結合コンデンサは,対応するピンに近い場所に配置される.VCCが正常に動作しているとき装置のスムーズな組み立てのために,パッケージの下のルーティングを避けるようにしてください.ストレスの集中地域を避けるために部品を特定する大規模な散熱要素や外部の機械接触,挤出,引く領域を避ける必要があります.位置付けシールが整体設置中に歪みやすい場所.
| 性能 | ユニット | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 |
|---|---|---|---|---|---|---|---|
| 範囲 | デグ/秒 | 400 | 400 | 400 | 400 | 400 | 100 |
| 帯域幅 @3DB カスタマイズ) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
| 出力精度 (デジタルSPI) | ビット | 24 | 24 | 24 | 24 | 24 | 24 |
| 出力率 (ODR) (カスタマイズ) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
| 遅延 (カスタマイズ) | ms | <3> | <1.5 | <1.5 | <1.5 | <1 | < 6 |
| バイアス安定性 | デグ/時間 ((1o) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
| バイアス安定性 (1σ 10s) | デグ/時間 ((1o) | <0.5 | <0.5 | <1 | <5 | <1 | <0.1 |
| 温度に対する偏差誤差 (1σ) | デグ/時間 ((1o) | <5 | <5 | <10 | <30 | 10 | 5 |
| 25°C のスケールファクタ | lsb/度/秒 | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| スケールファクター重複性 (1σ) | ppm ((1o) | <20ppm | <20ppm | <20ppm | <20ppm | <100ppm | <100ppm |
| スケール因子と温度 (1σ) | ppm ((1o) | 100ppm | 100ppm | < 150ppm | < 150ppm | <300ppm | <300ppm |
| スケールファクター非線形性 (1σ) | ppm | 100ppm | 100ppm | < 150ppm | < 150ppm | <300ppm | <300ppm |
| 角式ランダムウォーキング (ARW) | °/√h | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
| 騒音 (ピークからピーク) | デグ/秒 | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
| GValue の感度 | °/h/g | <1 | <1 | <1 | <3> | <1 | <1 |
| 電源開いた時間 (有効データ) | s | 750m | |||||
| センサーの共鳴周波数 | hz | 10.5k-13.5k | |||||
| 環境に適性 | |||||||
| 衝撃 (電源開いた) | 500g 1分後 | ||||||
| 衝撃抵抗 (電源停止) | 10000g,10ms | ||||||
| 振動 (電源が入っている) | 18g rms (20Hzから2kHz) | ||||||
| 作業温度 | -40°C----+85°C | ||||||
| 保存温度 | -55°C----+125°C | ||||||
| 供給電圧 | 5±0.25V | ||||||
| 現在の消費量 | 45ma | ||||||
