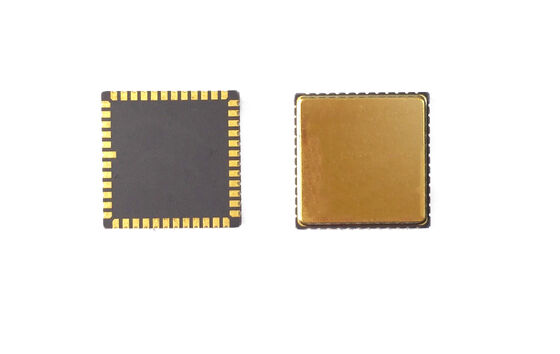

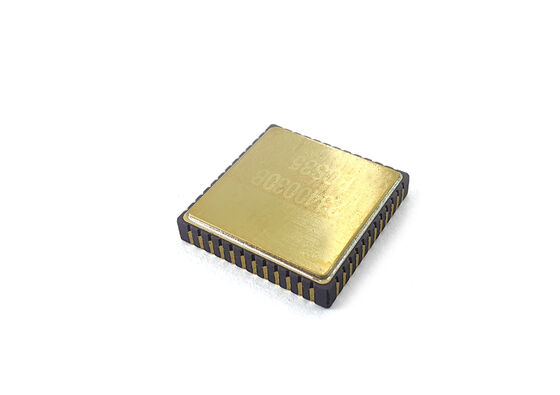

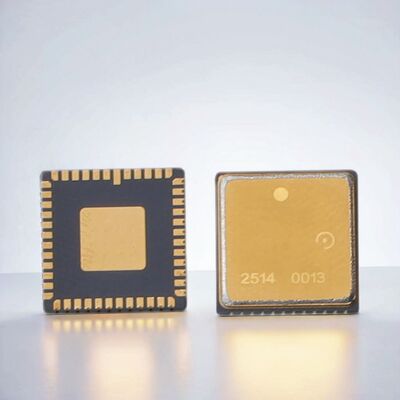

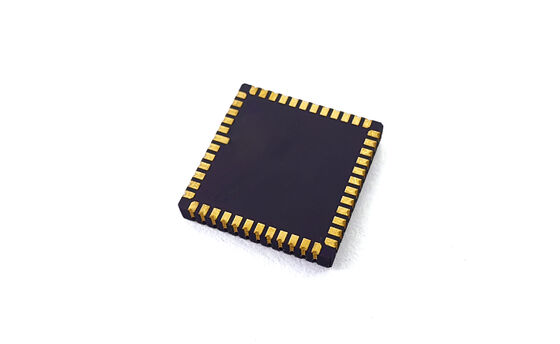

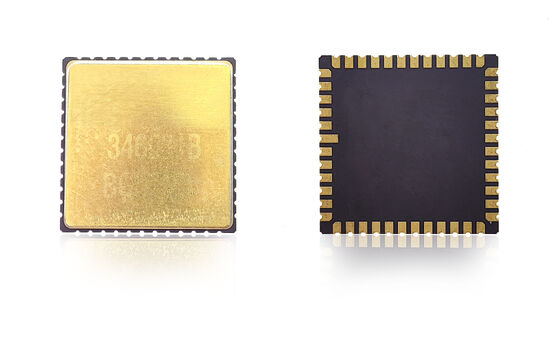

MGZ318HC-A1 UAVフライトコントロールシステム用MEMS角速度センサーチップ

MGZ318HC-A1 UAVフライトコントロールシステム用MEMS角速度センサーチップ

MGZ318HC-A1 UAVフライトコントロールシステム用MEMS角速度センサーチップ

ブランド名: Firepower
モデル番号: MGZ318HC-A1
MOQ: 1
価格: 交渉可能
支払条件: T/T
供給能力: 500/月
詳細情報
製品説明
詳細情報
起源の場所:
中国
測定範囲:
400
パッケージの詳細:
sponge+box
供給の能力:
500/月
製品説明
MGZ318HC-A1 UAV飛行制御システム用MEMS角速度センサーチップ
製品概要
当社のMEMSジャイロスコープチップは、高性能IMUおよびINSアプリケーションに最適化されています。バイアスの不安定性が低く、振動に対する耐性が強いため、ナビゲーションおよび制御システムに正確で安定したデータを提供します。コンパクトなサイズと柔軟なインターフェースにより、さまざまなプラットフォームへの統合が容易です。
PCB設計ガイドライン
  • ピンVCP、VREF、VBUF、VREGのデカップリングコンデンサは、ピンのできるだけ近くに配置してください
  • トレースの等価抵抗を最小限に抑える
  • VREF、VBUF、VREGのデカップリングコンデンサのもう一方の端は、最も近いAVSS_LNに接続し、その後磁気ビーズを介して信号グランドに接続してください
  • VCCおよびVIOのデカップリングコンデンサは、対応するピンの近くに配置してください
  • VCCの通常動作には約35mAの電流が必要です - 電圧安定性のために広いPCBトレースを使用してください
  • スムーズな組み立てのためにパッケージの下の配線を避ける
  • コンポーネントは応力集中領域を避けるように配置してください
  • 大きな放熱要素や、外部機械的接触、押し出し、引っ張りのある領域を避けてください
  • 取り付け中に位置決めネジが歪みやすい領域を避けてください
MGZ318HC-A1 UAVフライトコントロールシステム用MEMS角速度センサーチップ 0
技術仕様
性能 単位 MGZ318HC-A1
レンジ deg/s 400
帯域幅 @3DB (カスタマイズ) Hz 200
出力精度 (デジタルSPI) bits 24
出力レート (ODR) (カスタマイズ) Hz 12K
遅延 (カスタマイズ) ms <1.5
バイアスの安定性 deg/hr(1σ) <0.1
バイアスの安定性 (1σ 10秒) deg/hr(1σ) <1
温度によるバイアス誤差 (1σ) deg/hr(1σ) <10
25℃でのスケールファクター lsb/deg/s 16000
スケールファクターの繰り返し性 (1σ) ppm(1σ) <20ppm
温度によるスケールファクター (1σ) ppm(1σ) <150ppm
スケールファクターの非線形性 (1σ) ppm <150ppm
角運動ランダムウォーク (ARW) °/√h <0.05
ノイズ (ピークピーク) deg/s <0.35
G値感度 °/hr/g <1
電源投入時間 (有効データ) s 750m
センサー共振周波数 hz 10.5k-13.5K
環境仕様
衝撃 (電源投入時): 500g, 1ms
耐衝撃性 (電源オフ時): 10000g, 10ms
振動 (電源投入時): 18g rms (20Hz～2kHz)
動作温度: -40℃～+85℃
保管温度: -55℃～+125℃
供給電圧: 5±0.25V
消費電流: 45mA

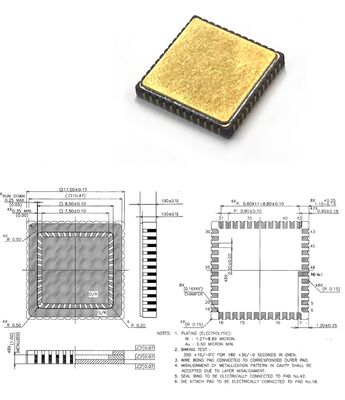

取り付け手順
MGZ318HC-A1 UAVフライトコントロールシステム用MEMS角速度センサーチップ 1
