| ブランド名: | FIREPOWER |
| モデル番号: | 16488HB |

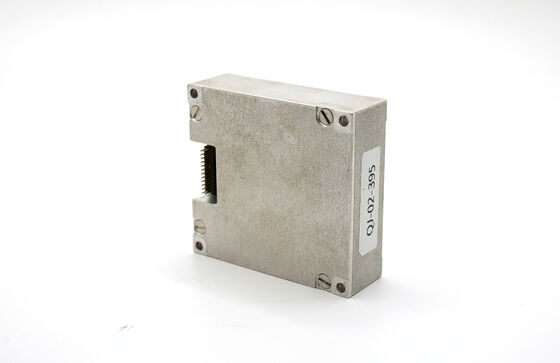

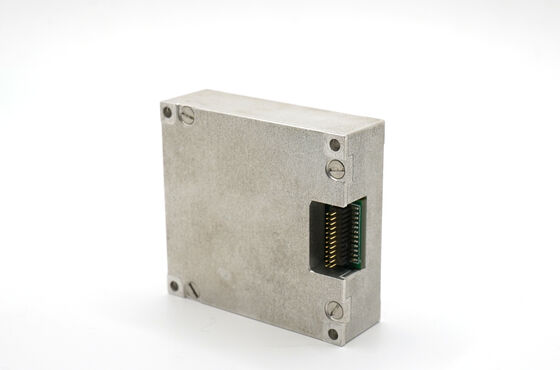

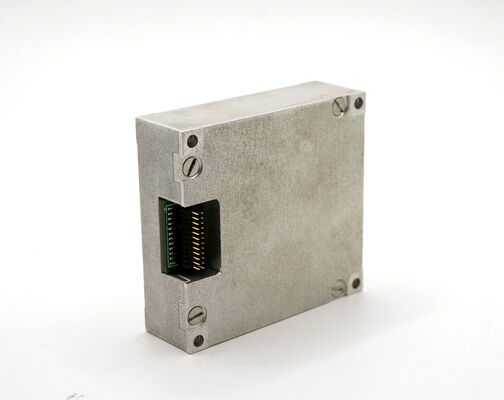

16488HB MEMS 慣性測定ユニットは、正確な動き補償を必要とする測量および地図作成機器用に最適化されています。 0.8 度/h ジャイロと 0.06mg 加速度計は、モバイル LiDAR、写真測量、GNSS/IMU 統合システムに高精度な方位と速度データを提供します。完全な温度補償により、-40 ～ +70°C の屋外フィールド条件でも信頼性の高い測定が保証されます。
| パラメータ | 試験条件 | 分 | 典型的な | マックス | ユニット |
|---|---|---|---|---|---|
| ジャイロスコープ | |||||
| 動的測定範囲 | 500 | 2000年 | 度/秒 | ||
| ゼロバイアス安定性 | アラン分散、Z 軸 | 0.8 | 度/時 | ||
| ゼロバイアス安定性 | アラン分散、X/Y 軸 | 1.6 | 度/時 | ||
| ゼロバイアス安定性 | 10秒平均、-40~+70°C、Z軸 | 3 | 度/時 | ||
| 角度ランダムウォーク | 0.15 | 度/室温-時 | |||
| スケールファクターの非線形性 | Z軸 | 0.01 | %FS | ||
| 帯域幅 | 200 | Hz | |||
| 加速度計 | |||||
| 動的測定範囲 | 16 | 200 | g | ||
| ゼロバイアス安定性 | アラン分散 | 0.06 | mg | ||
| 帯域幅 | 200 | Hz | |||
| 磁力計 | |||||
| 動的測定範囲 | 2.5 | ガウス | |||
| ヘディング精度 | 30μT、25℃ | ±2.5 | 度 | ||
| バロメーター | |||||
| 動的測定範囲 | 300 | 1100 | ミリバール | ||
| コミュニケーション | |||||
| 一方向SPI | ボーレート | 15 | MHz | ||
| 一方向CAN | ボーレート | 1 | MHz | ||
| サンプリング周波数 | SPI | 2460 | Hz | ||
| 電気 | |||||
| 電圧 | 3.0 | 3.3 | 3.6 | V | |
| 消費電力 | 1.5 | W | |||
| 物理的な | |||||
| サイズ | 47*44*14 | mm | |||
| 重さ | 50 | g | |||
| 環境 | |||||
| 動作温度 | -40 | 70 | ℃ | ||
| 振動 | 20～2000Hz、6.06g | ||||
| インパクト | 1000g、0.5ms | ||||
| 信頼性 | |||||
| MTBF | 20000 | h | |||
