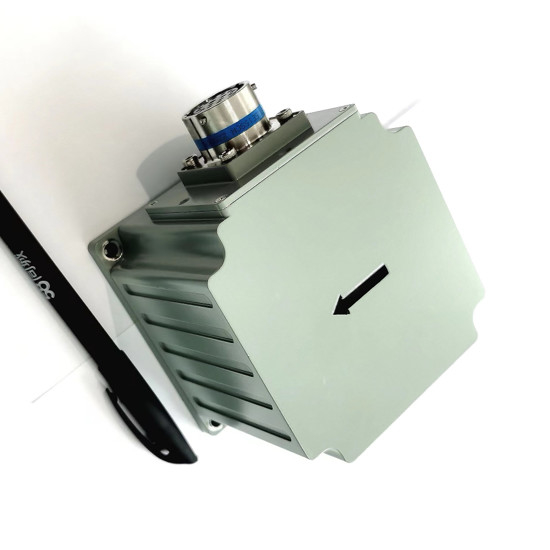

正確な姿勢位置のための動的測定慣性航法センサー

正確な姿勢位置のための動的測定慣性航法センサー

ブランド名: avic
モデル番号: GI300F
MOQ: 1
価格: 交渉可能
支払条件: T/T
供給能力: 500/month
詳細情報
起源の場所:
中国
証明:
CE ROHS
製品:
慣性航法システム
ヘディング精度:
0.1°
姿勢精度:
0.02°(実効値)
ジャイロ範囲:
±400°/秒
ゼロバイアス安定性:
≤100µg
加速度計の範囲:
±20g
サイズ:
92.0mm×92.0mm×81.0mm
重さ:
≤1.2kg
パッケージの詳細:
sponge+carton
供給の能力:
500/month
ハイライト:

ダイナミック慣性航法センサー、20g慣性航法センサー、36V DC慣性航法システム

,

20g Inertial Navigation Sensor

,

36V DC Inertial Navigation System

製品説明

慣性システム ナビゲーションセンサー 正確な姿勢位置 ダイナミック測定



主な機能

このシステムは慣性/衛星統合ナビゲーションモードと純慣性モードを有する.

慣性/衛星統合ナビゲーションモードでは,外部GNSS受信機が受信する衛星定位情報を統合ナビゲーションに使用することができ,ピッチ,ロール,コース,位置信号が失われると,慣性によって計算された位置,速度,姿勢が出力されます.そのピッチとロールが正確である必要があります,コース維持機能は短時間で利用可能で,メーターレベルの位置位置精度は短時間で利用可能です.

純粋慣性モード (つまり,電源を入れるとGPS融合は行われず,融合後に再びロックが失われれば,統合ナビゲーションモードに属します) が起動された後,正確な姿勢測定の機能があります純慣性モードでは静的に北極を見つけることができます.



プロジェクト 試験条件 インディケーター
位置付け精度 外部GNSS 単一点有効 外部衛星の位置位置の精度より良い
外部GNSS有効 RTK 外部衛星の位置位置の精度より良い
純慣性水平位置保持1

80m/5min (CEP)

500m/10min (CEP)

1.5nm/30min (CEP)

飛行速度組み合わせの水平位置保持2 0.8nm/30min (CEP)
航路の正確さ 単一のアンテナ (RMS) 0.1°3
2つのアンテナ (RMS) 0.2 °/L (L = ベースライン長) (RMS)
コース維持 (RMS) 0.2°/30分 (RMS)0.5°/h
自動北探査精度 (RMS)

0.2° SecL,二重位置を15分間調整する

1.0° SecL,単位の位置調整5〜10分

姿勢の正確さ GNSS は有効です 0.02° (RMS)
姿勢保持 (GNSS 障害) 0.2°/30分 (RMS)0.5°/h (RMS)
速度精度 GNSS有効,単一点 L1/L2 0.1m/s (RMS)
ギロスコープ 測定範囲 ±400°/s
バイアス安定性ゼロ ≤0.3°/h
アクセロメーター 測定範囲 ±20g
バイアス安定性ゼロ ≤100μg
物理的な寸法と電気特性 電圧 9~36V DC
電力消費量 ≤ 12W (安定状態)
インターフェース 2チャネルRS232,1チャネルRS422,1チャネルPPS (LVTTL/422レベル)
サイズ 92.0 mm × 92.0 mm × 81.0 mm (L,W,H)
体重 ≤1.2kg
環境特性 動作温度 -40°C~+60°C
保存温度 -45°C~+70°C
振動 5~2000Hz,6.06 G (ショックアブソーサー付き)
影響 30g, 11 ms (ショックを含む)
寿命 >15年
連続労働時間 >24時間
高度制限 ≤5000m
制限速度 ≤500m/s

注記:

  • 調整が有効です
  • 空中での使用では,飛行速度組み合わせの前にターニングマニュアルがあり,試験では150km/hの飛行速度を例として使用する.
  • 機内環境は移動可能でなければならない.




サイズ:

慣性測定装置の統合設計図が採用され,システムの概要は下図に示されています.

システムの全体的な寸法は92.0 mm × 92.0 mm × 81.0 mm (長 × 幅 × 高さ) です.

正確な姿勢位置のための動的測定慣性航法センサー 0



電気インターフェース

システムには 1 つの外部接続器があります.

(a) 電源と通信インターフェイス X1;

(b) ケーブルの片端はX1に接続され,もう片端は電源の赤と黒のクリップと3つのシリアルポートに分けられ,COM1~COM3で,COM1はRS422です.COM2 と COM3 は RS232 です. COM 1 は,作業モードのコマンドを送信するために使用できます.
