| ブランド名: | AVIC |
| モデル番号: | G.I.300A |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 50/月 |

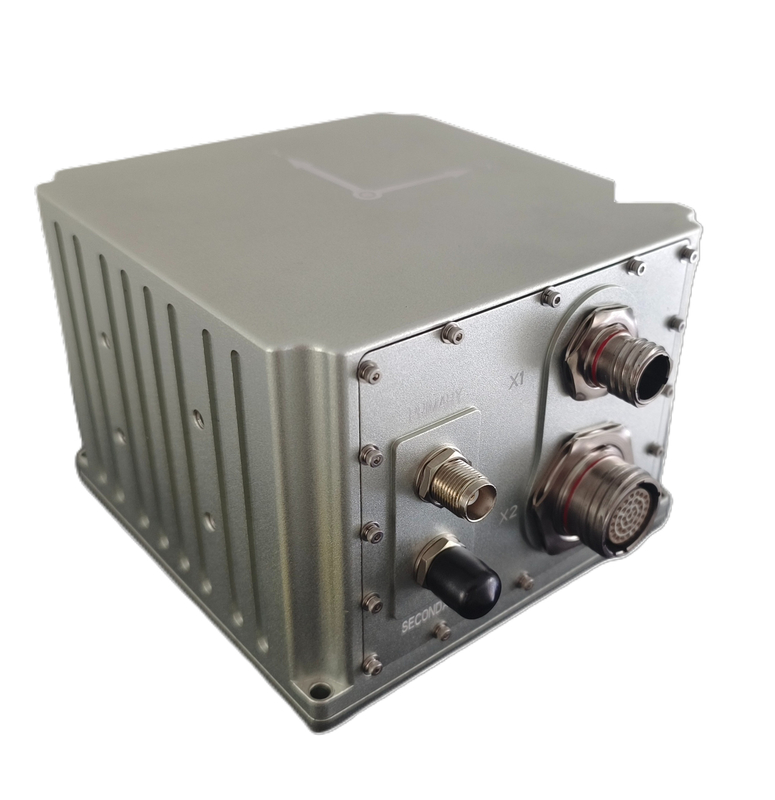

低ゼロ安定性 ファイバージロとメムス加速器を搭載した統合ナビゲーションシステム
製品説明
光ファイバー統合ナビゲーションシステムGI300Aは,費用対効果の高い閉ループ光ファイバージロスコップ,アクセロメーター,高級GNSS受信ボードに基づいています.多センサー融合とナビゲーション計算アルゴリズムによって実装されています, 高精度移動計測システムや大型無人機などのアプリケーションにおける姿勢,方向,位置情報に関する正確な測定要件を満たす.
製品の特徴
技術パラメータ
| パラメータ | 技術指標 | |
| 位置精度 | 単一点 (RMS) | 1.2m |
| RTK (RMS) | 2cm+1ppm | |
| 処理後 (RMS) | 1cm+1ppm | |
| ロック損失精度 (CEP) | 10m 30秒間のロック喪失 1 | |
| 深い/揺れる/上昇する | 5cm または 5% | |
| タイトル (RMS) | 単一のアンテナ | 0.1°2 |
| 2つのアンテナ | 0.1 ° (基準値 ≥ 2 m) | |
| 後処理 | 0.02° | |
| ロック損失保持精度 | 0.5° 30分間ロックが切れた | |
| 精度を求める自己北 | 1° SecL, 15分3分の調整 | |
| 姿勢 (RMS) | 単一のアンテナ | 0.02° |
| 2つのアンテナ | 0.02° | |
| 後処理 | 0.015° | |
| ロック損失保持精度 | 0.5° 30分間ロックが切れた | |
| 水平速度精度 (RMS) | 0.05m/s | |
| タイミングの正確さ | 20n | |
| データ出力頻度 | 200Hz4 | |
| ギロスコープ | 範囲 | 400°/s |
| バイアス安定性ゼロ | 0.3°/h5 | |
| スケールファクター | 100ppm | |
| 非線形性 | ||
| 角式ランダムウォーク | 0.05°/√hr | |
| アクセロメーター | 範囲 | 16g |
| バイアス安定性ゼロ | 50ug5 | |
| スケールファクター | 100ppm | |
| 非線形性 | ||
| 速さ ランダムな歩み | 0.01m/s/√hr | |
| 物理的な寸法と電気特性 | 総寸法 | 138.5mm×136.5mm×102mm |
| 体重 | < 2.7 kg (ケーブルなし) | |
| 入力電圧 | 12 〜36VDC | |
| 電力消費量 | < 24W (安定状態) | |
| 保存する | 予約済み | |
| 環境指標 | 動作温度 | -40°C~+60°C |
| 保存温度 | -45°C+70°C | |
| ランダムな振動 | 6.06g,20Hz~2000Hz | |
| MTBF | 30000時間 | |
| インターフェース特性 | PPS,EVENT,RS232,RS422,CAN (オプション) | |
| ネットワークポート (予約) | ||
| アンテナインターフェース | ||
| 輪速センサーインターフェース | ||
注記:
1 調整は有効である. 2 機内状態と操縦が必須である. 3 双方向の調整で,両方向の差が90度以上である.4 シングルチャネル出力は200Hz平均は5から10です
サイズ
L138.5mm × W136.5mm × H102mm (L × W × H)
