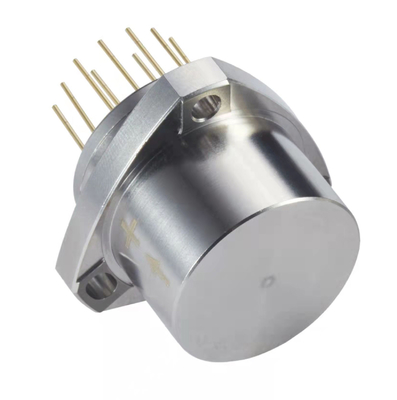

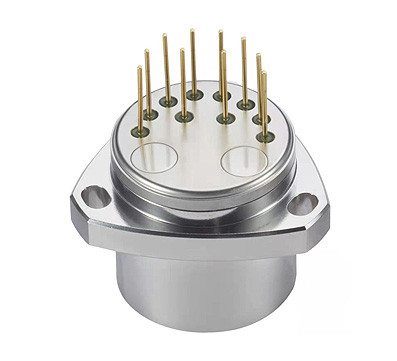

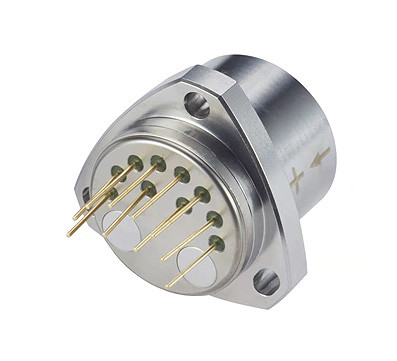

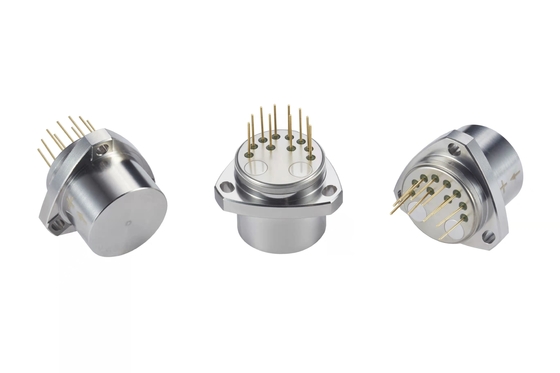

ナビゲーショングレード クォーツ加速器 振動センサー Q-Flex QA-3000 交換

ナビゲーショングレード クォーツ加速器 振動センサー Q-Flex QA-3000 交換

• 製品説明

  ACC1シリーズv振動a は加速s保証する高精度の加速計で,長期にわたる安定性,繰り返し能力,起動性能,環境適応性,高い信頼性があります.静的および動的テストの両方に使用できます標準的な振動センサーと傾斜センサーです

  製品の出力電流は力や加速に線形的な関係がある.計算によって適切なサンプリング抵抗を選択して高精度出力を達成することができます組み込み温度センサーは,バイアスとスケールファクタを補償し,ユーザーの要求に応じて環境温度の影響を軽減するために使用できます.

• 技術パラメータ

  シリアル番号	パラメータ	ACC1-01	ACC1-02	ACC1-03
  1	範囲	±50g,±60g,±70g	±50g,±60g,±70g	±50g,±60g,±70g
  2	制限値	5μg	5μg	5μg
  3	バイアスK0/K1	≤±3mg	≤±3mg	≤±5 mg
  4	スケール因数 K1	10.0~1.30 mA/g	10.0~1.30 mA/g	10.0~1.30 mA/g
  5	クラスII 非線形係数 K2	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
  6	0g 4時間短期間安定性	≤10 μg	≤10μg	≤10 μg
  7	1g 短期安定度4時間	≤10ppm	≤10 ppm	≤10 ppm
  8	バイアス c全面的な繰り返し性 σK0 (1σ, 1ヶ月)	≤10 μg	≤15μg	≤25 μg
  9	スケールファクターc全面的に繰り返し性 σ K1/K1 (1σ, 1ヶ月)	≤10ppm	≤20ppm	≤30ppm
  10	非線形係数c全面的に繰り返せる K2/K1 (1σ,1ヶ月)	≤±10 μg/g2	≤±15 μg /g2	≤±20 μg/g2
  11	バイアス温度係数 (満温平均)	≤±10 μg/°C	≤±20 μg /°C	≤±30 μg /°C
  12	スケール因子温度 コエフェシエント (平均)  温度)	≤±10ppm/°C	≤±30ppm/°C	≤±50ppm/°C
  13	騒音 (840 Ω サンプリングレジスタ)	≤5mv	≤8.4mv	≤8.4mv
  14	自然発生頻度	400~800 Hz	400~800 Hz	400~800 Hz
  15	帯域幅	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	ランダムな振動	6g ((20〜2000Hz)	6g ((20〜2000Hz)	6g ((20〜2000Hz)
  17	影響	100g8ms,1/2sin	100g8ms,1/2sin	100g8ms,1/2sin
  18	動作温度範囲	-55~+85°C	-55~+85°C	-55~+85°C
  19	貯蔵温度範囲	-60~+120°C	-60~+120°C	-60~+120°C
  20	電源	±12~±15V	±12~±15V	±12~±15V
  21	現在の消費量	≤±20mA	≤±20mA	≤±20mA
  22	温度センサー	オプション	オプション	オプション
  23	サイズ	フ25.4×30mm	フ25.4×30mm	フ25.4×30mm
  24	体重	≤80g	≤80g	≤80g

  寸法図
