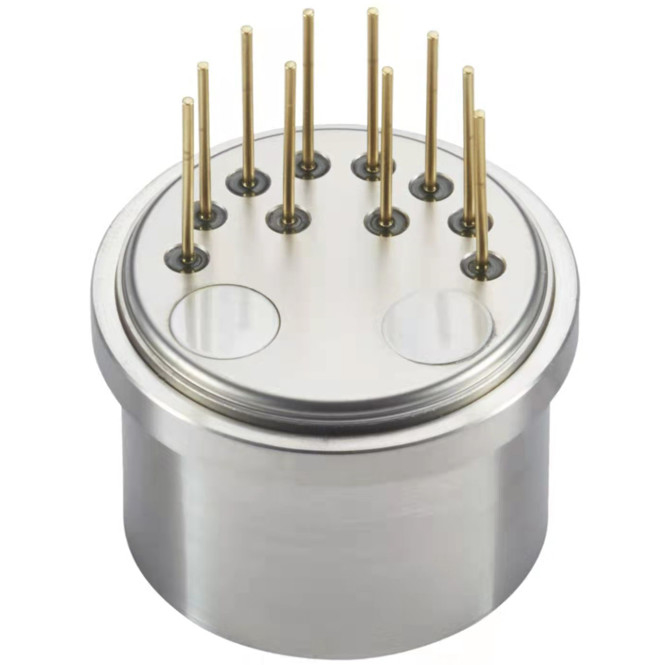

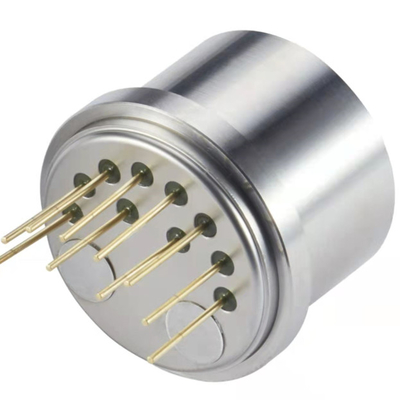

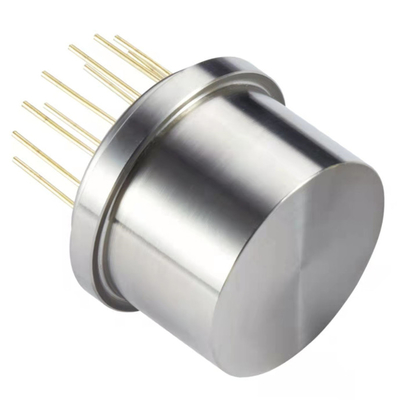

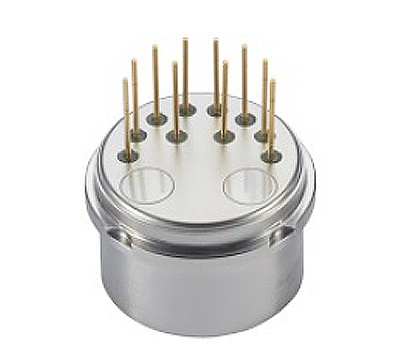

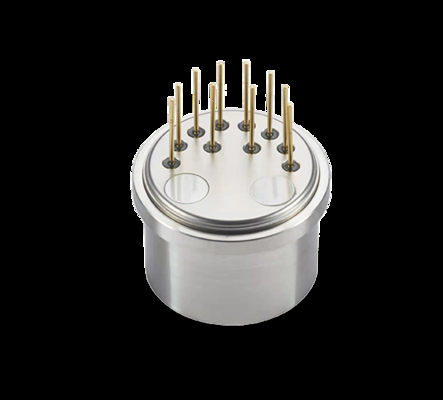

単軸クォーツ加速器振動センサー ハニーウェル Q-Flex QA-750 交換

単軸クォーツ加速器振動センサー ハニーウェル Q-Flex QA-750 交換

• 製品説明

ACC3シリーズ振動加速センサー静的および動的測定の両方に設計されたコンパクトで高精度で広範囲の加速計です. 優れた長期安定性,繰り返し性,高速起動性能,強い環境適応力独特の小型化デザインと先進的なパッケージング技術で設計されています.ACC3シリーズは,適用された力や加速に対応する線形電流出力を提供します.高精度な結果を達成するために,適切なサンプリング抵抗を計算し,選択できます. さらに,センサーは,偏差とスケールファクターの補償をサポートするために温度センサーを統合しています.周囲の温度の影響を最小限に抑え,特定のユーザー要件に従って

• 技術パラメータ




  シリアル番号	パラメータ	ACC3-01	ACC3-02	ACC3-03
  1	範囲	±60g	±60g	±70g /±100g
  2	制限値	5μg	5μg	5μg
  3	バイアスK0/K1	≤ ± 5 mg)	≤ ± 5 mg)	≤ ± 5 mg)
  4	スケール因数 K1	1.0±0.2 mA/g	1.0±0.2 mA/g	0.6±0.2mA/g
  5	クラスII 非線形係数 K2	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
  6	0g 短期安定度4時間	≤10 μg	≤20 μg	≤20 μg
  7	1g 短期安定度4時間	≤10ppm	≤20ppm	≤20ppm
  8	バイアスの包括的繰り返し性 σK0 (1σ, 1ヶ月)	≤15 μg	≤50 μg	≤50 μg
  9	スケールファクター総合可複性 σ K1/K1 (1σ, 1ヶ月)	≤15ppm	≤50ppm	≤50ppm
  10	非線形係数の包括的繰り返し性 K2/K1 (1σ,1ヶ月)	≤±20 μg/g2	≤±30 μg/g2	≤±30 μg/g2
  11	バイアス温度係数 (満温平均)	≤±15 μg/°C	≤±50 μg/°C	≤±50 μg/°C
  12	スケール因子温度係数 (平均温度)	≤±15ppm/°C	≤±80ppm/°C	≤±50ppm/°C
  13	騒音 (840 Ω サンプリングレジスタ)	≤5mv	≤8.4mv	≤8.4mv
  14	自然発生頻度	350~800 Hz	350~800 Hz	350~800 Hz
  15	帯域幅	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	ランダムな振動	10g ((20〜2000Hz)	10g ((20〜2000Hz)	10g ((20〜2000Hz)
  17	影響	150g4.5ms,1/2sin	150g4.5ms,1/2sin	150g4.5ms,1/2sin
  18	動作温度範囲	-55°C+85°C	-55°C+85°C	-55°C+85°C
  19	貯蔵温度範囲	-60~+120°C	-60~+120°C	60~+120°C
  20	電源	±12~±15V	±12~±15V	±12~±15V
  21	現在の消費量	≤±20mA	≤±20mA	≤±20mA
  22	温度センサー	ユーザーに設定できる	ユーザーに設定できる	ユーザーに設定できる
  23	サイズ	フ18.2×23mm	フ18.2×23mm	フ18.2×23mm
  24	体重	≤30g	≤30g	≤30g




  寸法図
