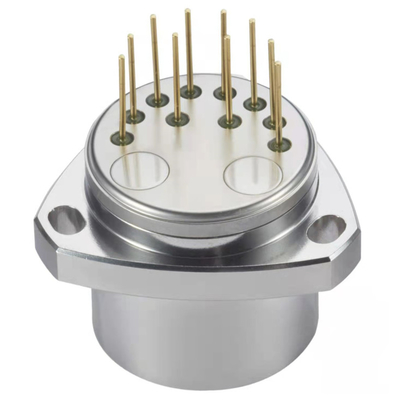

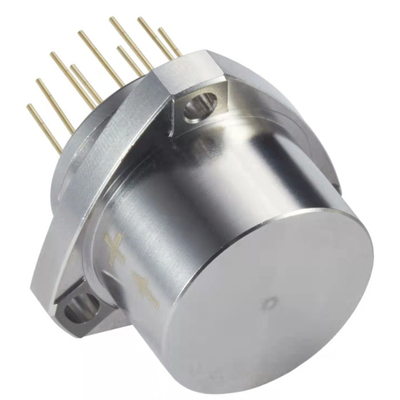

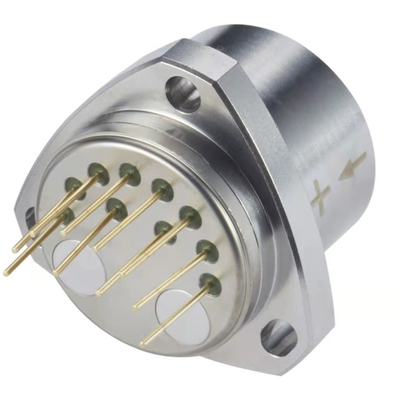

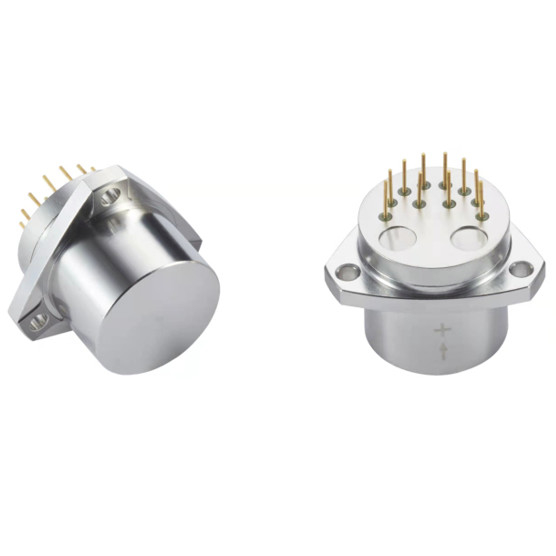

単軸 アナログクォーツ 柔らかい加速計 掘削中の測定

掘削中の測定用単軸アナログ水晶フレキシブル加速度計

• 製品説明

  ACC1シリーズ v振動a加速度sセンサー は、優れた長期安定性、再現性、起動性能、環境適応性、および高い信頼性を備えた高精度加速度計です。静的および動的テストの両方に使用できます。また、標準的な振動センサーおよび傾斜センサーでもあります。

  製品の出力電流は力または加速度と線形関係にあり、ユーザーは計算によって適切なサンプリング抵抗を選択して高精度出力を実現できます。内蔵の温度センサーは、ユーザーの要件に応じてバイアスとスケールファクターを補償し、周囲温度の影響を軽減するために使用できます。

• 技術パラメータ

  シリアル番号	パラメータ	ACC1-01	ACC1-02	ACC1-03
  1	範囲	±50g,±60g,±70g	±50g,±60g,±70g	±50g,±60g,±70g
  2	しきい値	5μg	5μg	5μg
  3	バイアスK0/K1	≤±3mg	≤±3mg	≤±5 mg
  4	スケールファクターK1	1.0~1.30 mA/g	1.0~1.30 mA/g	1.0~1.30 mA/g
  5	クラスII非線形係数K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
  6	0g 4時間の短期安定性	≤10 μg	≤10μg	≤10 μg
  7	1g 4時間の短期安定性	≤10 ppm	≤10 ppm	≤10 ppm
  8	バイアス c総合的な再現性σK0 (1σ、1か月)	≤10 μg	≤15μg	≤25 μg
  9	スケールファクターc総合的な再現性σ K1/K1 (1σ、1か月)	≤10ppm	≤20 ppm	≤30 ppm
  10	非線形係数c総合的な再現性 K2/K1 (1σ、1か月)	≤±10 μg /g2	≤±15 μg /g2	≤±20 μg /g2
  11	バイアス温度係数（全温度平均）	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
  12	スケールファクター温度 係数（平均化  温度)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
  13	ノイズ（840 Ωサンプリング抵抗）	≤5mv	≤8.4mv	≤8.4mv
  14	固有振動数	400~800 Hz	400~800 Hz	400~800 Hz
  15	帯域幅	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	ランダム振動	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
  17	衝撃	100g,8ms、1/2sin	100g,8ms、1/2sin	100g,8ms、1/2sin
  18	動作温度範囲	-55~+85℃	-55~+85℃	-55~+85℃
  19	保管温度範囲	-60~+120℃	-60~+120℃	-60~+120℃
  20	電源	±12~±15V	±12~±15V	±12~±15V
  21	消費電流	≤±20mA	≤±20mA	≤±20mA
  22	温度センサー	オプション	オプション	オプション
  23	サイズ	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
  24	重量	≤80g	≤80g	≤80g

   寸法図
