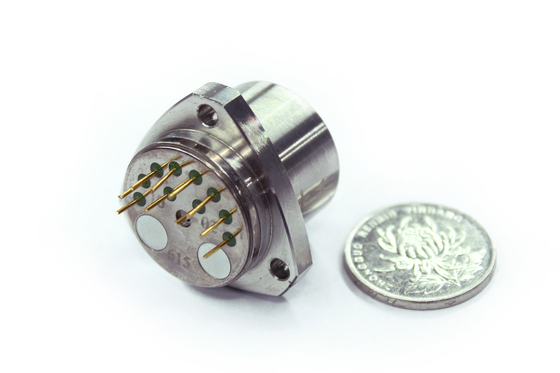

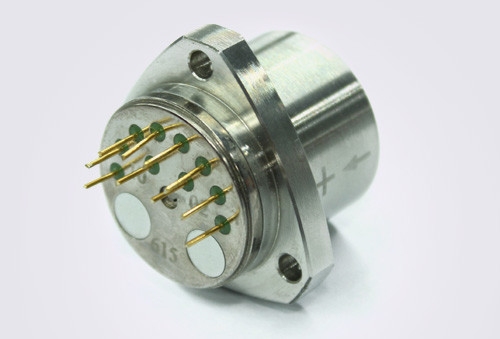

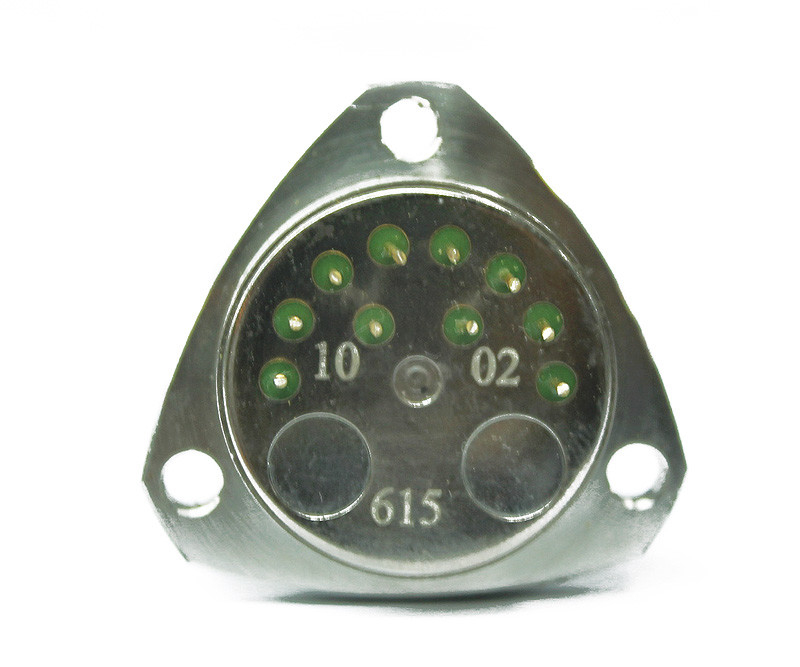

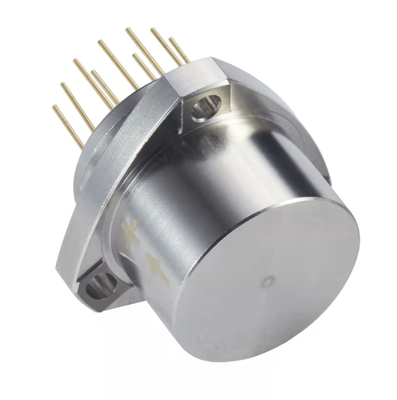

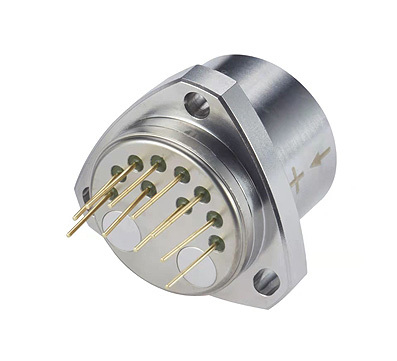

アナログ出力単軸水晶加速度計振動センサー（オイルドリル用）

石油掘削用アナログ出力単軸水晶加速度計振動センサー

• 製品の説明




  ACC2シリーズ振動加速度センサーは、最大±100 gを測定できる高精度、広範囲の加速度計です。優れた長期安定性、再現性、高速起動性能、強力な環境適応性、高い信頼性を提供します。このセンサーは、静的および動的測定の両方に適しており、標準的な振動または傾斜センサーとしても機能します。

  センサーの出力電流は、印加された力または加速度と線形関係を維持します。ユーザーは、適切なサンプリング抵抗を計算して選択することにより、高精度の出力を得ることができます。さらに、内蔵の温度センサーにより、バイアスとスケールファクターの補正が可能になり、ユーザーの要件に応じて周囲温度の影響を効果的に低減します。

• 技術パラメータ



  シリアル番号	パラメータ	ACC2-01	ACC2-02	ACC2-03
  1	範囲	±70g、±100g	±70g、±100g	±70g、±100g
  2	しきい値	5μg	5μg	5μg
  3	バイアスk0/K1	≤±3 mg	≤±3 mg	≤±5 mg
  4	スケールファクターK1	0.8~1.2 mA/g	0.8~1.2 mA/g	0.8~1.2 mA/g
  5	クラスII非線形係数K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
  6	0g 4-時間短期安定性	≤10 μg	≤10μg	≤10 μg
  7	1g 4時間短期安定性	≤10 ppm	≤10 ppm	≤10 ppm
  8	バイアス c包括的な再現性σK0 (1σ、1か月)	≤10 μg	≤15 μg	≤25 μg
  9	スケールファクター包括的再現性σ K1/K1 (1σ、1か月)	≤15ppm	≤20 ppm	≤30 ppm
  10	非線形係数包括的再現性 K2/K1 (1σ、1か月)	≤±10 μg /g2	≤±10 μg /g2	≤±10 μg /g2
  11	バイアス温度係数（全温度平均）	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
  12	スケールファクター温度係数（温度平均）	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
  13	ノイズ（840 Ωサンプリング抵抗）	≤5mv	≤5mv	≤5mv
  14	固有振動数	400~800 Hz	400~800 Hz	400~800 Hz
  15	帯域幅	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	ランダム振動	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
  17	衝撃	100g、8ms、1/2sin	100g、8ms、1/2sin	100g、8ms、1/2sin
  18	動作温度範囲	-55～+85℃	-55～+85℃	-55～+85℃
  19	保管温度範囲	-60~+120℃	-60~+120℃	60~+120℃
  20	電源	±12~±15V	±12~±15V	±12~±15V
  21	消費電流	≤±20mA	≤±20mA	≤±20mA
  22	温度センサー	オプション	オプション	オプション
  23	サイズ	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
  24	重量	≤80g	≤80g	≤80g






  寸法図



                 標準バージョン



      取り付け穴はU字型です



  正方形フランジ
