| モデル番号: | FCM250B/260B |
| MOQ: | 1 |
| 価格: | 300$ |
| 供給能力: | 1000/月 |

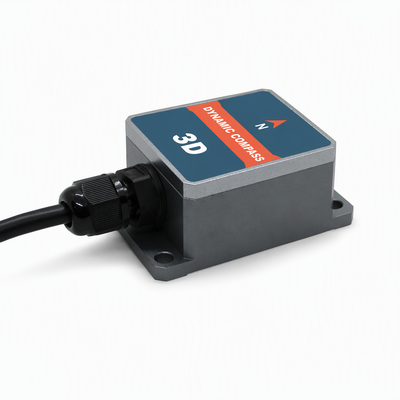

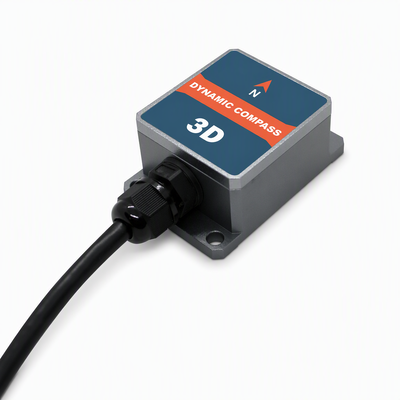

FCM250B/260Bは、ハードおよびソフト磁気キャリブレーションアルゴリズムを利用した低コストの3次元電子コンパスです。高度なキャリブレーションにより磁場干渉を排除します。このコンパスは、3軸フラックスゲートセンサーを統合し、中央プロセッサを介してリアルタイムで方位を計算します。また、3軸加速度計が±85°までの傾斜角に対する方位補償を提供し、極端な角度でも高精度を保証します。
高精度MCU制御と複数の出力オプションを備えたこの電子コンパスは、RS232/RS485/TTLなどの標準インターフェースを提供し、カスタム通信インターフェースもリクエストに応じて利用可能です。
コンパクトなサイズ、低消費電力、堅牢な構造により、FCM250B/260Bは安定アンテナ、車両、システム統合アプリケーションに適しています。高い耐衝撃性と信頼性により、極めて過酷な環境での動作が可能であり、精密測定統合制御システムに最適です。
| パラメータ | 値 |
|---|---|
| 方位精度 | 0.8° |
| 分解能 | 0.1° |
| ピッチ精度 | 0.1°<15° (測定範囲) 0.2°<30° (測定範囲) 0.3°<60° (測定範囲) |
| ピッチ範囲 | ±85° |
| ローリング精度 | 0.1°<15° (測定範囲) 0.2°<30° (測定範囲) 0.3°<60° (測定範囲) |
| ロール範囲 | ±85° |
| 分解能 | 0.1° |
| 傾斜補償角度範囲 | <40° |
| ハードアイアンキャリブレーション | はい |
| ソフトアイアンキャリブレーション | はい |
| 磁場干渉キャリブレーション方法 | 水平に1回転（2Dキャリブレーション） |
| PCBAサイズ | L33×W27×H9mm |
| RS232/RS485/TTL | PCBA: 4PIN 30cm端子ケーブル |
| 起動遅延 | <50mS |
| 出力レート | 20Hz/s |
| ボーレート | 2400～19200baud |
| 出力フォーマット | バイナリ高性能プロトコル |
| 供給電圧 | (デフォルト) DC+5V (オプション) DC 9～36V |
| 電流 (MAX) | 45mA |
| 理想モード | 35mA |
| スリープモード | TBD |
| 動作範囲 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ |
| 耐振動性能 | 2500g |
| EMC | EN61000およびGBT17626準拠 |
| MTBF | ≥98000時間/回 |
| 絶縁抵抗 | ≥100MΩ |
| 耐衝撃性 | 100g@11ms、3方向（半正弦波） |
| 耐振動性 | 10grms\10～1000Hz |
| 重量 | PCBA: ≤25g (ケーブルを除く) |
